Площадка, которую «вроде бы выровняли», через месяц даёт лужи у бортового камня, волну под брусчаткой и перерасход асфальта. Причина одна: чистовую планировку сделали на глаз, а приняли по фотографиям. Ниже — как выглядит нормальная технология, что из нормативных отклонений реально проверяют на объекте и как принять работу так, чтобы не переделывать её за свой счёт.
Что такое финишная планировка и зачем она нужна?
Чистовая планировка — это последний проход земляных работ, на котором площадка выводится в проектную отметку с заданным уклоном под конкретный тип покрытия. От предварительной (грубой) она отличается масштабом задач: черновая снимает объёмы и убирает перепады в десятки сантиметров, чистовая работает в сантиметрах. Грубо говоря, бульдозер готовит «примерно ровно», автогрейдер с системой нивелирования — «ровно под укладку».
Задачи на этом этапе всегда одни и те же: подготовить основание под асфальтобетон, бетон, брусчатку или газон; обеспечить водоотведение за счёт продольных и поперечных уклонов, чтобы вода уходила в лотки и дождеприёмники, а не стояла пятнами; получить геометрию, которую не придётся компенсировать перерасходом смеси. Ровное основание — это ещё и экономика: на «волнах» асфальтоукладчик кладёт лишние сантиметры, а брусчатка потом «гуляет» по подушке.
Точность здесь критична, потому что все последующие слои только копируют рельеф основания, но не исправляют его. Даже небольшое отклонение по отметке оборачивается переделкой: разборкой покрытия, досыпкой, повторной укладкой. Именно поэтому к чистовой планировке предъявляют измеримые требования, а не оценочные «нормально/ненормально».
Почему автогрейдер — оптимальный выбор для финишной планировки?
Машина для точных работ выигрывает у другой техники за счёт геометрии: длинная колёсная база, отвал между осями с регулировкой угла захвата, наклона и выноса. Грейдер не «роет», а срезает и разравнивает тонким слоем, при этом сам подсыпает материал из вала перед отвалом. Бульдозер на гусеницах даёт более грубый результат и сильнее колеит основание, экскаватор вообще не предназначен для выдерживания плоскости. Плюс это колёсная техника: она быстро перемещается по объекту, не рвёт уплотнённое основание и способна работать на длинных захватках, где нужна выдержанная плоскость в сотни метров.
Отдельная тема — 3D-система Leica на отвале. Это не «гаджет для понтов»: проектная модель загружается в контроллер, машинист видит на экране фактическую и требуемую отметку в точке резания, а гидравлика сама удерживает отвал по проектной поверхности. Что это даёт по факту: не нужна бригада геодезистов, которая постоянно переставляет колышки и «маяки»; не нужно останавливать работу в сумерках или в дождь; точность не зависит от того, насколько ровно выставлена струна. Повторяемость результата на всей площади становится одинаковой — и на въезде, и в дальнем углу.
По классу техника делится на лёгкую, среднюю и тяжёлую. Лёгкая уместна на стеснённых площадках — дворы, парковки, подъезды к коттеджу, где важна манёвренность. Средняя — универсал для большинства объектов: площадки под склады, парковки, основания дорог. Тяжёлая берёт большие объёмы и плотные грунты, где нужна производительность на срезке и перемещении вала. Если объём небольшой, а задача — выдержать нормативные отклонения, брать самую тяжёлую машину смысла нет: важнее оснащение и машинист.
Допуски планировки: что проверяют на объекте
Нормативы складываются из трёх источников: проект вертикальной планировки с отметками и уклонами, требования к земляным сооружениям и требования к основаниям и покрытиям по действующим СНиП и ГОСТ, которые перечислены в рабочей документации объекта. В спорной ситуации решает проект: именно там заложены отметки и уклоны, которые обязана выдержать подрядная организация, и именно по ним считают отклонения. Универсальных «средних по отрасли» цифр, пригодных для любой площадки, не существует: под асфальтобетон, под брусчатку и под газон требования разные, и берутся они из проекта.
Что именно смотрит ПТО при приёмке: отклонение от проектной отметки в точках съёмки — по каждому типу покрытия отдельно; ровность — просвет под рейкой с клином или профилографом; уклоны — продольный и поперечный, в сторону водоприёмных точек, чтобы вода уходила в лотки и дождеприёмники. Отдельно проверяют, что площадку не вывели «в ноль»: плоское твёрдое покрытие без уклона гарантированно даёт застой воды. Конкретные величины отклонений, просветов и уклонов сверяйте с проектом вертикальной планировки и рабочей документацией — они прописаны там в явном виде, и именно эти значения идут в акт.
Нормативные отклонения — это не формальность для акта. Превышение по отметке означает либо недобор высоты (вода стоит, покрытие просаживается), либо перебор (перерасход смеси и лишний объём работ по благоустройству). Нарушение ровности — колеи и волны, по которым техника и погрузчики начинают «бить» покрытие, ускоряя его разрушение. Нарушение уклона — застой воды, зимой наледь, разрушение кромок. Поэтому контроль отметок и ровности нужен до укладки, а не после.
Приёмка работ по планировке: этапы и документы
Визуальный осмотр — первый и самый быстрый фильтр. Смотрите на площадку в косом свете: тени вытягивают волны, которые не видны в лоб. Проверяйте места примыканий к бортовому камню, въездные группы, углы и зоны у дождеприёмников — там чаще всего остаются «ступеньки» и просадки. Если есть возможность, осмотрите объект через несколько часов после дождя: карта луж на готовом основании — это готовая карта претензий.
Инструментальный контроль — то, за что отвечает заказчик. Нивелирование по сетке или тахеометрическая съёмка дают фактические отметки, которые сравниваются с проектными; шаг сетки задаёт проект или согласованная с подрядчиком программа контроля. Ровность проверяют рейкой с клином или профилографом, при больших объёмах оправдано сканирование поверхности. Дополнительно стоит проверить плотность и влажность слоя — идеально ровное, но недоуплотнённое основание просядет после первой же техники на объекте.
Документально приёмка работ по планировке оформляется актами скрытых работ на основание с приложением исполнительной схемы: фактические отметки, отметки по проекту, выявленные отклонения. В акте фиксируются не только «принято», но и остаточные замечания с перечнем, сроками и ответственным за устранение. Это ваш единственный реальный рычаг, если через месяц всплывёт лужа под бордюром.
На что обратить внимание: не принимайте работы «на глаз» и по фотографиям; проверяйте отметки на всей площади, а не в одной удобной точке; отдельно смотрите уклоны у водоприёмников и на выпусках; фиксируйте состояние основания до начала укладки — после асфальта претензию по планировке предъявить уже невозможно; проверяйте, кто оплачивает досыпку и переделку при отклонениях, — это прописывается заранее.
Как выбрать машину для чистовой планировки?
Выбор начинается не с марки, а с постановки задачи: площадь, тип покрытия, требуемая точность, стеснённость, объём перемещаемого материала. Для двора на 500 м² и для площадки под логистический комплекс в 3 га нужны разные машины. Ориентируйтесь на класс по массе и мощности: запас нужен там, где много срезки и перемещения вала, а на чистовом проходе по готовому основанию лишний вес скорее помешает.
Оснащение важнее паспортной мощности. Наличие 3D-системы нивелирования напрямую определяет, попадёте ли вы в проектные отклонения на всей площади и сколько времени уйдёт на объект. Полезны удлинитель отвала для больших плоскостей, рыхлитель для плотных грунтов, передний отвал и откосник — но каждая опция должна быть обоснована задачей, а не «чтобы было». И отдельно проверяйте, что система на машине откалибрована и в контроллер загружена именно ваша модель, а не типовой уклон.
Ключевой фактор качества — оператор. Грейдер с машинистом, который умеет читать проектную модель, чувствует грунт и не гонится за объёмом на чистовом проходе, даёт результат с первого-второго прохода. Новичок на той же машине с той же 3D-системой сделает «примерно» и оставит вам волны. Поэтому аренда автогрейдера имеет смысл именно с экипажем: вы покупаете не часы работы железа, а выдержанную плоскость и попадание в допуск.

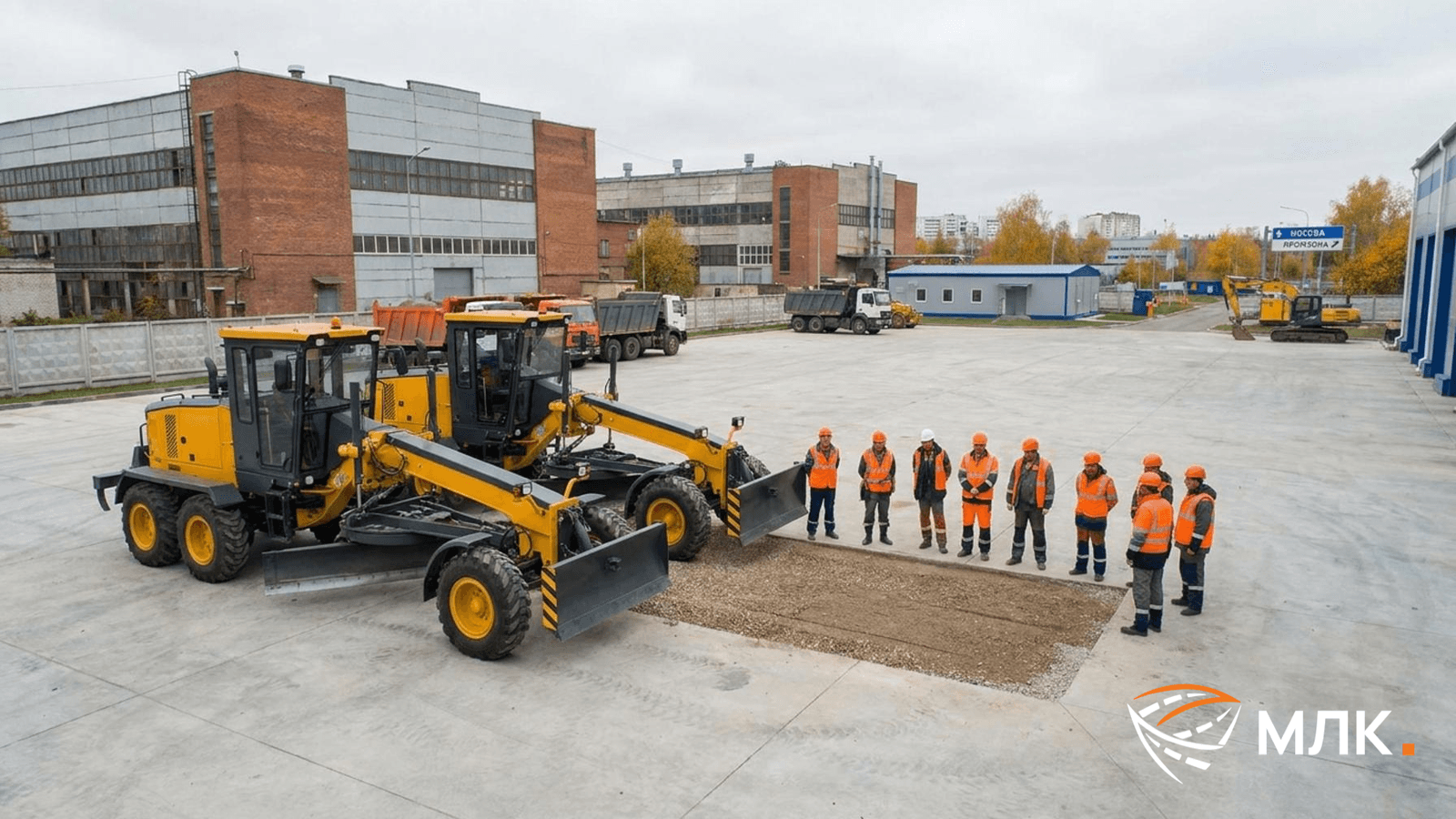

Аренда автогрейдера с оператором в МЛК
МЛК сдаёт в аренду автогрейдер с опытными машинистами и современным оборудованием — включая 3D-системы нивелирования Leica. Отметки и уклоны выдерживаются по проектной модели, а не по колышкам, поэтому приёмка идёт по исполнительной съёмке.
Доступные машины и цены: автогрейдер SEM 922 с 3D Leica — 57 000 руб/смена или 5 700 руб/час; автогрейдер CATERPILLAR 140 с 3D Leica — 58 000 руб/смена или 5 800 руб/час. Обе машины идут с оператором, что закрывает и вопрос качества, и вопрос ответственности за результат: за допуски отвечает тот, кто держит отвал.
Экономия для заказчика складывается из понятных статей: не нужно держать в штате машиниста и геодезиста на постоянной перестановке маяков, не нужно оплачивать досыпку и переделку поверх уложенного покрытия и простаивать из-за остановок на разметку. Чистовая планировка выполняется за один-два прохода, объект уходит под укладку без паузы. Позвоните в МЛК, пришлите проект вертикальной планировки и площади — подберём машину под задачу и скажем, сколько смен реально потребуется. Автогрейдер также эффективно справляется с формированием кюветов, откосов и распределением щебня, что делает его универсальным инструментом на стройплощадке: Что умеет автогрейдер кроме планировки.
