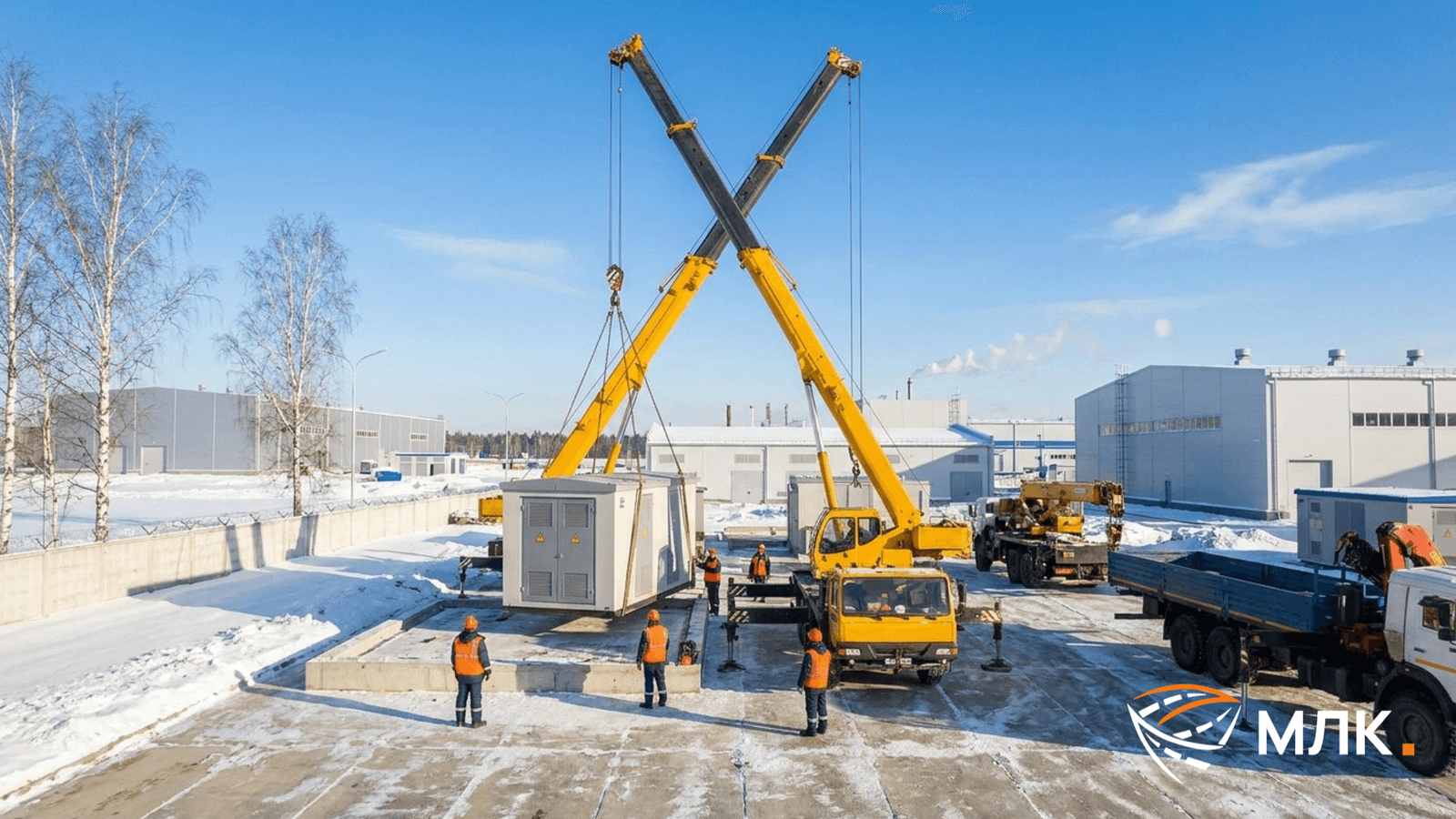

Монтаж КТП и трансформаторной подстанции — это не та работа, где можно «взять кран покрепче и поставить аккуратнее». Здесь всё решает арифметика: вес блока, вылет стрелы, высота подъёма, габариты площадки и несущая способность грунта под аутригерами. Ошибка в тоннаже — это либо простой техники на объекте, либо сорванный монтаж и разбитый трансформатор. Ниже — разбор по делу: аренда автокрана по тоннажу и вылету под типовые КТП и трансформаторные подстанции, оснастка, а также цены и расчёт параметров аренды автокрана в Москве и Московской области.
Зачем нужен автокран при монтаже КТП и трансформаторных подстанций?
Специфика работ — в весе и габаритах монтируемых элементов. Корпус комплектной трансформаторной подстанции в сборе, силовой трансформатор, РУ высокого напряжения, вводные шкафы — это от одной-двух тонн на узел и до 20–30 тонн на моноблок. Поднимать это на фундамент, в котлован или на площадку на высоте лебёдкой и вручную нельзя ни по технологии, ни по охране труда. Автокран здесь — не «подмога», а основное средство механизации: он даёт плавный подъём, точное позиционирование и возможность удержать груз в воздухе, пока монтажники заводят шпильки в отверстия фундамента.
Разложим по задачам. Первое — подъём корпуса КТП: киосковая или блочная подстанция ставится на подготовленное основание с точностью до сантиметров, часто в стеснённых условиях внутри двора или на действующей подстанции. Второе — подъём трансформатора: это самая ответственная операция, масляный трансформатор 630–2500 кВА тяжёлый, с неудобной геометрией и низким расположением центра тяжести, требует траверсы и, как правило, четырёх строп. Отдельный регламент — монтаж трансформаторной подстанции в целом: даже на снятом напряжении здесь нельзя торопиться и поднимать блок «на глазок». Третье — монтаж высоковольтного оборудования: разъединители, вводы, опорные изоляторы, разрядники, шинные мосты, которые подаются на высоту. Четвёртое — перемещение кабельных барабанов: барабан 10–20 кВ в транспортном положении весит под тонну и больше, катить его по площадке без техники — прямой путь к травме и к повреждению изоляции.
Отдельно про кран-манипулятор. Его часто предлагают как «дешевле и хватит». Для выгрузки корпуса КТП у дороги — да, хватит. Для установки в котлован через забор или для подъёма трансформатора с большим вылетом — нет: у манипулятора грузоподъёмность падает на вылете катастрофически быстро, а высота подъёма редко превышает 10–12 метров. Монтаж КТП всё равно придётся переделывать автокраном, только теперь уже оплачивая второй выход техники.
Требования к крану на таких работах жёстче, чем на обычной стройке. Нужна малая скорость опускания груза, чтобы не «приложить» трансформатор о фундамент, нужен запас по грузоподъёмности, потому что реальный вес узла почти всегда отличается от паспортного, и нужен допуск на работу вблизи воздушных линий. Всё это учитывается в ППР: кран подбирается под конкретную стоянку, конкретный вылет и конкретный вес, а не «по опыту».
Как выбрать автокран: аренда по тоннажу, вылету и грузоподъёмности
Грузоподъёмность автокрана. Главная ошибка — смотреть на цифру в названии модели. Кран «25 тонн» берёт 25 тонн только при минимальном вылете и на полностью выдвинутых аутригерах, стоя на твёрдом основании. Дальше работает таблица грузоподъёмностей конкретной модели: на рабочем вылете машина отдаёт в разы меньше заявленного, и точные значения надо смотреть в таблице для этого крана, а не в названии. Поэтому сначала считается вес груза со всей оснасткой (траверса, стропы, захваты — это плюс 200–500 кг, а для тяжёлых блоков до тонны), затем к нему добавляется технологический запас 20–25%, и только потом выбирается машина. Именно так считается аренда автокрана по тоннажу: от расчётного веса на конкретном вылете, а не от рекламной цифры.
Вылет стрелы автокрана. Вылет — это расстояние от оси вращения поворотной платформы до центра тяжести груза по горизонтали. Именно он определяет, дотянется ли кран до фундамента за забором, до котлована на глубине трёх метров, до площадки, где стоит подстанция в нише. Практически всегда вылет считается по худшему случаю: самый дальний угол основания, самая неудобная стоянка, обход препятствия. Если подъехать вплотную нельзя (ограждение, деревья, теплотрасса, припаркованные машины), вылет растёт, а грузоподъёмность падает — и «проходной» 25-тонник внезапно перестаёт поднимать корпус КТП. По этой причине машины с длинной стрелой выигрывают: она позволяет работать на большом вылете и не переставлять кран по площадке.
Габариты крана и возможность подъезда. Смотрим не только на размеры в транспортном положении, но и на базу аутригеров и высоту подъёма стрелы над дорогой при переезде. Во дворах, на промзонах и на действующих подстанциях площадка часто ограничена: узкий въезд, поворот под 90 градусов, провода над дорогой. Широкая база аутригеров тоже требует места: чтобы выставить опоры, крану иногда нужна полоса шире, чем сам проезд. Плюс проверить основание — свежезасыпанный котлован, торф, плиты перекрытия над подвалом: под пятой аутригера бывает подложена только насыпь, и без подкладных плит или лежней кран там стоять не должен.
Тип привода и проходимость. Автомобильный (колёсный) автокран — базовый вариант для монтажа КТП: он сам доезжает по дорогам общего пользования, быстро разворачивается и не требует трейлера для доставки. Гусеничный кран нужен там, где грунт не держит колёсную технику или где площадка совсем слабая, но он приезжает на трале, разворачивается долго и по городу перемещаться не может. Для Москвы и Московской области в 9 из 10 случаев монтажа быстрее и дешевле автомобильный кран — при условии, что площадка под аутригеры подготовлена.
Что ещё проверить до подачи машины: максимальную высоту подъёма (не только длину стрелы), наличие гуська или удлинителя, скорость намотки/размотки лебёдки, наличие крюковой подвески с нужным зевом, работу крана на минимальных оборотах. И обязательный организационный пункт — наряд-допуск, ППР и схема строповки под конкретный груз: на монтаже трансформаторов экономия на этих документах заканчивается отстранением и штрафом.
Рекомендации: какой автокран для монтажа КТП и трансформаторной подстанции выбрать
Малые КТП, киосковые и однотрансформаторные подстанции весом до 10–15 тонн. Здесь задача — поставить блок на фундамент, часто на вылете 8–16 метров. Такой объём закрывает автокран на 25 тонн с длинной стрелой: у машины остаётся серьёзный запас по грузоподъёмности на среднем вылете, а длинная стрела позволяет монтировать КТП без перестановок, через ограждение и в стеснённых дворах. Для монтажа самой коробки нередко хватает и меньшего тоннажа, но запас даёт то, что реально экономит деньги, — отсутствие второго выезда, когда выяснилось, что вес блока больше расчётного.
Средние и крупные трансформаторные подстанции, блоки весом от 15 до 30 тонн и выше. Здесь считаем предельно честно. Если корпус или трансформатор весит 20 тонн и поднимать его надо на вылете 8–10 метров, 25-тонник будет на пределе таблицы, и это уже риск. Надёжный вариант — автокран 30 тонн: он даёт нужную грузоподъёмность на рабочем вылете, спокойный запас и нормальную скорость операции. Для блоков тяжелее 30 тонн или для монтажа через высокое препятствие на большом вылете подбирается уже другая техника, и это лучше выяснить на этапе звонка в диспетчерскую, а не на площадке. Примерно так и выглядит выбор автокрана для трансформаторной подстанции: не по названию модели, а по весу блока и рабочему вылету.
Работа на высоте и с большим вылетом. Если подстанция монтируется на эстакаде, на кровле или оборудование подаётся через действующую подстанцию, длина стрелы становится важнее тоннажа: кран с короткой стрелой физически не достанет до точки монтажа, и никакой запас грузоподъёмности это не компенсирует. Техника с длинной стрелой закрывает большинство типовых задач монтажа КТП, включая подачу вводов, разъединителей и шинных конструкций на высоту.
Оснастка и дополнительное оборудование. Кран поднимает — стропальщик крепит. Под монтаж трансформаторов нужны текстильные стропы с достаточной грузоподъёмностью, траверсы для длинномеров, захваты и оттяжки, чтобы удержать груз от раскачивания. Для КТП часто требуется монтажная площадка обслуживания и оттяжки на два направления. Всю оснастку считают вместе с грузом: четыре стропа и траверса — это уже заметная доля тоннажа, и именно из-за неё «нормальный» кран иногда не проходит по таблице. Оснастка подбирается заранее по ППР и схеме строповки.
Преимущества аренды автокрана в МЛК
МЛК аренда спецтехники — это парк под конкретную задачу: автокран XCMG 25 тонн и автокран XCMG 30 тонн, обе машины со стрелой 41 м. Такого парка хватает и для монтажа КТП в стеснённых условиях, и для подъёма трансформатора на объекте со сложным подъездом: техника подбирается по весу груза, рабочему вылету и высоте подъёма, а не по остатку в графике.
Машинисты с опытом монтажа электрооборудования, а не только разгрузки пиломатериала. На монтаже трансформаторной подстанции цена неточного движения высока: важно опустить блок без рывка, удержать его на весу, пока монтажники выставляют по уровню. Наши операторы работают с такими задачами постоянно и понимают специфику строповки и подачи груза на фундамент.
Гибкие условия аренды: почасовая оплата при коротком объёме работ и посменная (10 часов) — когда объект требует полного дня. Для монтажа КТП это удобно: подача оборудования и работа монтажников идут в связке, и техника нужна не «на два часа», а до конца операции.
Подача по городу. Аренда автокрана Москва — это выход машины в согласованное окно, которое фиксируем в заявке: на подъём трансформатора окно обычно ограничено и графиком подрядчика, и согласованиями с сетевой организацией.
Выезд за МКАД. Аренда автокрана Московская область — работа по согласованному графику подачи; порядок и стоимость выезда за город уточняются у диспетчера при оформлении заявки. Позвоните — посчитаем тоннаж на нужном вылете, скажем, хватит ли 25-тонника или под операцию нужен 30-тонник, и что учесть по площадке и оснастке. Часто одного звонка достаточно, чтобы не переплатить за лишний тоннаж и не сорвать монтаж.
Аренда автокрана МЛК для монтажа КТП: цены и заказ
Стоимость аренды автокрана в МЛК под монтаж КТП: автокран XCMG 25 тонн — 37 000 рублей за смену (10 часов) или 3 700 рублей в час; автокран XCMG 30 тонн — 40 000 рублей за смену (10 часов) или 4 000 рублей в час. Обе машины — со стрелой 41 м.
Такой парк закрывает весь диапазон типовых задач: 25-тонник — для малых и средних КТП, киосковых подстанций, кабельных барабанов и подачи высоковольтного оборудования; 30-тонник — для средних и крупных трансформаторных подстанций, где нужен запас по грузоподъёмности на рабочем вылете. Длинная стрела обеих машин позволяет работать на большом вылете без перестановки крана по площадке.
Чтобы получить точный расчёт, скажите диспетчеру три вещи: вес самого тяжёлого элемента, требуемый вылет стрелы и высоту подъёма, а также условия подъезда и состояние площадки под аутригеры. По этим данным мы сразу назовём подходящую машину, стоимость смены или часа и время подачи на объект. Звоните или оставляйте заявку на сайте — рассчитаем стоимость аренды автокрана для вашего объекта и зарезервируем технику под дату работ. Автокраны также незаменимы при монтаже оборудования АЗС, включая резервуары и навесы, где требуется высокая точность и грузоподъемность: Аренда спецтехники для строительства АЗС: полный гайд по этапам и машинам. Для сложных задач, таких как перестановка и монтаж станков в цеху, требуется не только правильно подобранный автокран, но и опытный персонал, способный работать в стесненных условиях и с учетом всех требований безопасности: Услуги автокрана: монтаж и перестановка станков в цеху.
