Когда на объекте встает задача укрепить стенки котлована, сделать траншею под инженерку или усилить береговую линию, первый вопрос прораба или начальника участка — чем давить шпунт. Гнать на площадку тяжелую копрово-сваебойную мачту в условиях плотной застройки Москвы или стесненных проездов Подмосковья — это сразу удорожание сметы на сотни тысяч рублей только за перебазировку и сборку-разборку. Плюс копер требует идеально выровненной площадки с отсыпкой из дорожных плит и огромного радиуса разворота. В 80% стандартных общестроительных задач по погружению шпунта Ларсена или металлической трубы до 12 метров гораздо выгоднее, быстрее и мобильнее использовать полноповоротный гусеничный экскаватор с навесным оборудованием. Ниже разберем без воды и рекламных буклетов: как работает эта связка в реальных грунтах Московского региона, какая базовая машина вытянет такую гидравлическую нагрузку и как подготовить объект, чтобы смена не ушла в простой.
Что такое вибропогружатель на экскаваторе и когда он необходим

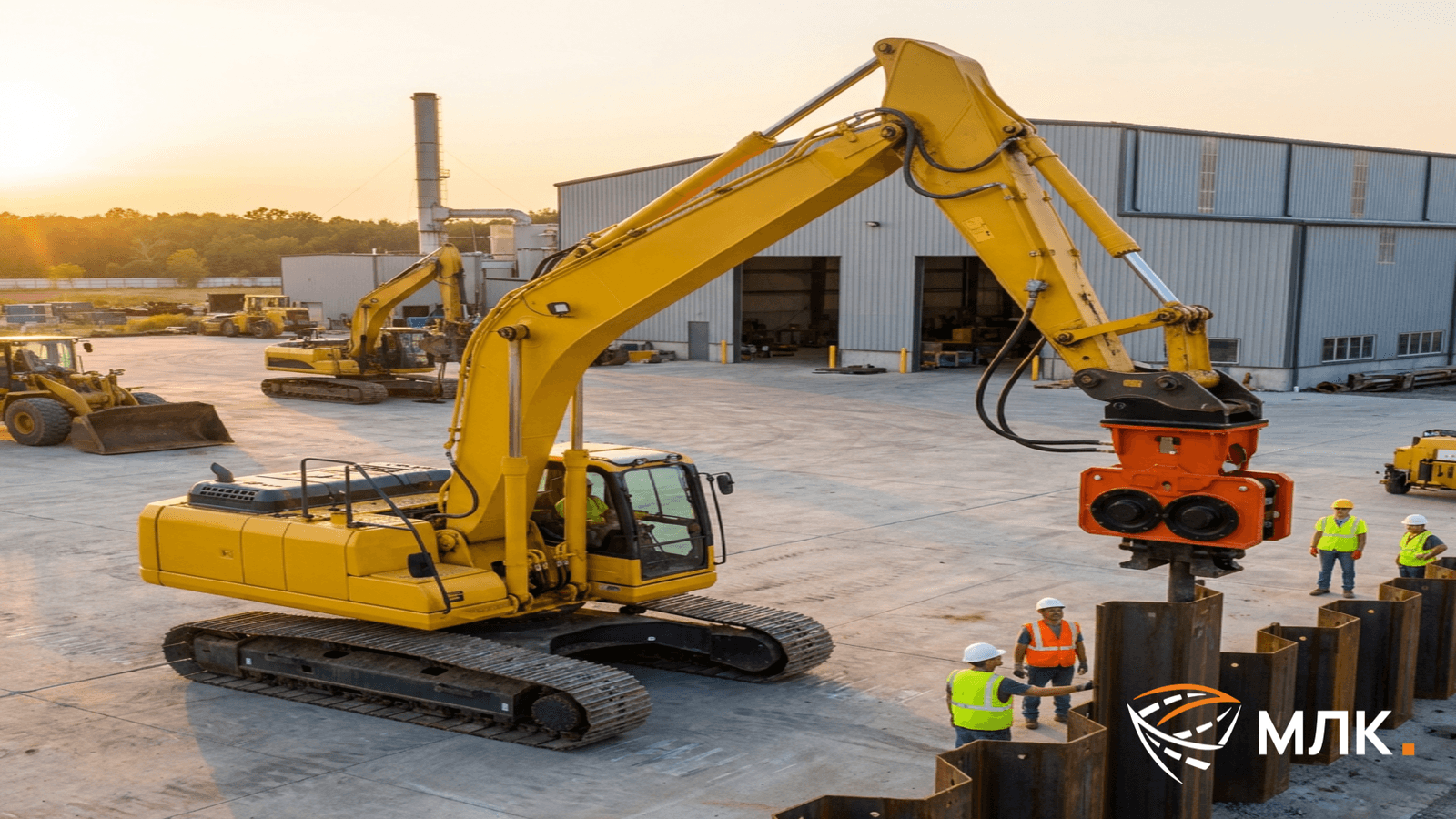

Вибропогружатель на базе экскаватора — это навесной гидравлический агрегат, который монтируется на рукоять вместо стандартного ковша (через быстросъем или напрямую на пальцы) и запитывается от штатной гидросистемы базовой машины. Принцип работы тут чистая физика: внутри корпуса вращаются эксцентрики (дебалансы), создающие высокочастотную направленную вибрацию. Через гидравлический зажим (наголовник) эта вибрация жестко передается на сваю, трубу или шпунт Ларсена. Под действием высокочастотных колебаний в прилегающем грунте разрушаются связи между частицами, возникает эффект псевдоожижения (тиксотропии), и трение по боковой поверхности шпунта падает в разы. Дальше в дело вступает собственный вес навесного оборудования и усилие прижима стрелы самого экскаватора — металл буквально как по маслу уходит в разжиженный грунт на проектную отметку.
Если сравнивать эту технологию со стационарными копровыми установками или крановыми вибропогружателями с отдельными маслостанциями, для плотной застройки Москвы выбор очевиден. Во-первых, габариты и маневренность: гусеничный экскаватор заходит в узкие проезды между существующими зданиями, работает вплотную к заборам, под ЛЭП (с учетом охранных зон и вылета стрелы) и на перепадах высот, куда копер просто не встанет без многодневной подготовки основания. Во-вторых, щадящий режим работы: высокочастотная вибрация передает минимум ударных нагрузок на фундаменты соседних исторических или жилых зданий по сравнению с дизель-молотами, что критично для прохождения геотехнического мониторинга в городе. В-третьих, универсальность: экскаватор сам подает себе шпунт с приобъектного склада (боковым захватом или на цепи), сам выставляет его по оси и сам погружает — дополнительный автокран на подхвате часто не нужен.
На практике аренда вибропогружателя на экскаваторе закрывает три основных фронта работ. Первый и самый частый — шпунтовое ограждение котлованов под фундаменты зданий, подземные паркинги и насосные станции, где нужно удержать от обрушения вертикальные откосы. Второй — прокладка и ремонт глубоких инженерных сетей (ливневка, хозбытовая канализация, теплотрассы, газопроводы), когда разработка траншеи с естественными откосами невозможна из-за соседних дорог или строений, и приходится бить стальную трубу с последующей забиркой доской или корытный шпунт (Ларсен Л4, Л5-УМ, ГУ-22 и аналоги). Третий — берегоукрепление рек, водохранилищ и искусственных водоемов в Московской области, устройство причальных стенок и дамб, где гусеничная база уверенно стоит на слабых прибрежных грунтах и работает на вылете стрелы прямо над водой.
Отдельный плюс экскаваторной базы — обратный процесс, то есть извлечение шпунта после обратной засыпки пазух котлована или траншеи. Включается виброрежим, грунт вокруг металла снова разуплотняется, и машинист усилием подъема стрелы выдергивает трубу или Ларсен обратно. Поскольку деловой металл сейчас стоит дорого, возможность быстро извлечь и перекинуть шпунт на следующую захватку одной и той же машиной окупает механизацию буквально за пару смен.
Какой экскаватор выбрать под навесное оборудование
Повесить тяжелый вибропогружатель на первый попавшийся двадцатитонник со слабыми насосами — гарантированный способ сорвать график работ. Чтобы навеска выдавала паспортную частоту и вынуждающую силу, базовая машина должна жестко проходить по двум параметрам: гидравлической мощности и собственной эксплуатационной массе. Вибропогружатель требует огромного потока гидравлического масла (обычно от 150 до 250+ литров в минуту) при стабильном рабочем давлении в районе 250–350 бар, плюс обязательна исправная двухпоточная гидролиния и дренажная линия прямого слива в бак, чтобы не выдавило сальники гидромотора. Второй момент — геометрия и противовес: сам вибропогружатель весит от 700 кг до 2,5 тонн, плюс на конце стрелы висит шести- или двенадцатиметровый шпунт. Если экскаватор легкий, на полном вылете или при подъеме длинной трубы его просто начнет отрывать от грунта и клевать носом, а при попытке задавить шпунт в плотный суглинок машина будет отжиматься сама вместо того, чтобы топить металл.
Именно поэтому в парке компании МЛК для тяжелых землеройных, подготовительных и спецработ в Москве и МО собраны проверенные полноповоротные машины массой от 20 до 30 тонн с живой, обслуженной гидравликой. Если у вас стандартная городская площадка, неглубокая траншея и работа со средним профилем или трубой, отличным базовым вариантом станет CATERPILLAR 320 (стоимость смены 10 часов — 38 000 руб.). Это маневренная, понятная каждому прорабу двадцатитонная классика с точной пропорциональной гидравликой, которая уверенно держит обороты и позволяет ювелирно позиционировать оборудование в стесненных условиях.
Когда геология сложнее, профиль тяжелее или требуется больший запас устойчивости и усилия на отрыв и прижим, имеет смысл брать машину классом выше — например, JOHN DEERE 260 (смена 10 часов — 40 000 руб.) или тяжелый CATERPILLAR 330GC (смена 10 часов — 42 000 руб.). Тридцатитонный CAT 330GC за счет своей массы, широкой гусеничной базы и производительных аксиально-поршневых насосов продавливает плотные грунты гораздо быстрее легких аналогов, не перегревая гидравлическое масло даже в летнюю жару при беспрерывной работе.
Отдельный случай на стройплощадке — когда подойти вплотную к оси погружения физически нельзя (мешает существующий котлован, слабый обводненный берег или коммуникации) либо требуется работа с длинномерным элементом и большой глубиной копания. Под такие специфические задачи в парке МЛК есть DOOSAN 225 с длинной рукой (смена 10 часов — 46 000 руб.). Увеличенный рабочий вылет позволяет доставать до труднодоступных точек без перестановки самой гусеничной тележки и без риска обрушить бровку откоса под весом экскаватора. Подбирая технику под аренду вибропогружателя на экскаваторе или сопутствующую разработку глубоких котлованов, всегда отталкивайтесь от самого тяжелого элемента и максимального радиуса работы по ППР — запас по тоннажу и длине стрелы на стройке никогда не бывает лишним.
Что учесть при выборе и заказе техники в аренду
Чтобы техника с первого часа на объекте давала выработку, а не стояла в ожидании решений от ПТО, перед заказом нужно свести воедино три вещи: спецификацию погружаемого элемента, геологию участка и реальную высотную геометрию. Шпунт Ларсена и стальная труба ведут себя в грунте по-разному. У трубы (особенно диаметром 219, 325, 426 мм) меньше площадь бокового трения при свободном погружении, но нет замков; корытный же или Z-образный шпунт Ларсена идет «в замок», и здесь малейшее отклонение от вертикали на первых двух метрах приведет к заклиниванию замкового соединения и вееру всей стены. Длина элемента напрямую диктует требования к подъему стрелы экскаватора: если берете боковой захват (когда шпунт берется не за верхушку, а сбоку за тело профиля), можно работать и с 8–12-метровыми хлыстами, но при верхнем зажиме высота подъема пальца рукояти должна перекрывать длину шпунта плюс габарит самого оборудования.
Геология Москвы и Московской области — это отдельная головная боль любого строителя. На одном участке в пределах ста метров могут чередоваться водонасыщенные пески-плывуны, тугопластичные суглинки, твердые юрские или моренные глины с включениями валунов, а сверху — три метра техногенного насыпного грунта со старым строительным боем и бетонными блоками от снесенных цехов. В обводненных и рыхлых песках вибропогружение идет идеально — за смену можно выставить десятки замков. Но если в геологическом разрезе сидит сухая плотная глина или крупнообломочный строительный мусор, чистого виброметода без предварительного лидерного бурения может не хватить: шпунт просто встанет на полпути, и вы начнете рвать металл или жечь гидравлику. Поэтому перед тем, как оформлять заявку, когда вам нужна аренда вибропогружателя на экскаваторе или тяжелой землеройной техники под котлован, обязательно загляните в отчет по инженерно-геологическим изысканиям.
Огромную роль в скорости и безопасности работ играет человеческий фактор и регламент работы на линии. В компании МЛК вся техника сдается со сменой по 10 часов — это полноценный строительный день, за который при грамотной заготовке материалов на площадке закрывается серьезный объем по ППР. За рычагами сидят штатные машинисты с реальным опытом работы на сложных объектах Москвы и области. Опытный оператор чувствует машину: он не гнет шпунт чрезмерным давлением стрелы, вовремя корректирует вертикальность в двух плоскостях по команде стропальщика или геодезиста, следит за температурой гидравлики и знает, как пройти плотную линзу грунта раскачкой без поломки оборудования.
И последний, но критически важный этап — логистика и доставка тяжелой гусеничной техники на объект. Перевезти двадцати- или тридцатитонный экскаватор своим ходом по асфальту нельзя, а заказывать сторонний перевозчик на стороне — это всегда риск несостыковок по времени, проблемам с негабаритными разрешениями и простою бригады на площадке. В МЛК этот вопрос закрыт внутри одной компании: для доставки тяжелой техники и оборудования на объект можно задействовать низкорамные полуприцепы из собственного парка МЛК (тралы грузоподъемностью до 100 т). Вы получаете понятную логистику «в одно окно»: трал подается точно к согласованному времени, экскаватор быстро разгружается на подготовленной площадке и сразу вступает в смену.
От прораба на принимающей стороне требуется только базовая инженерная подготовка: обеспечить беспрепятственный подъезд и разворот для длинномерного низкорамного трала, убрать нависающие временные кабели на пути следования, подготовить ровную твердую площадку для разгрузки и заранее разложить шпунт или трубу в зоне досягаемости экскаватора, чтобы не тратить оплаченные часы смены на перетаскивание металла по всей стройке.
Заказ спецтехники с оператором в Москве и МО
Когда сроки по устройству котлована или прокладке трассы поджимают, экспериментировать с посредниками и уставшей техникой себе дороже — каждый час простоя на стройке бьет по карману и тормозит смежников. Работайте напрямую с собственником парка, где каждая машина обслужена, заправлена и готова к тяжелым сменам.
Предлагаем взять в аренду экскаваторы из нашего парка (например, CATERPILLAR 330GC за 42 000 руб./смена 10 ч или DOOSAN 225 за 46 000 руб./смена 10 ч) с опытным оператором для выполнения земляных и подготовительных работ любой сложности в Москве и Московской области. Также в наличии надежные CATERPILLAR 320 (38 000 руб./смена 10 ч) и JOHN DEERE 260 (40 000 руб./смена 10 ч), а оперативную перебазировку на ваш участок обеспечат собственные низкорамные тралы МЛК грузоподъемностью до 100 тонн. Свяжитесь с нашим диспетчерским отделом, опишите задачу, грунты и условия подъезда — подберем технику под ваш ППР и выведем машину на объект точно в срок.
