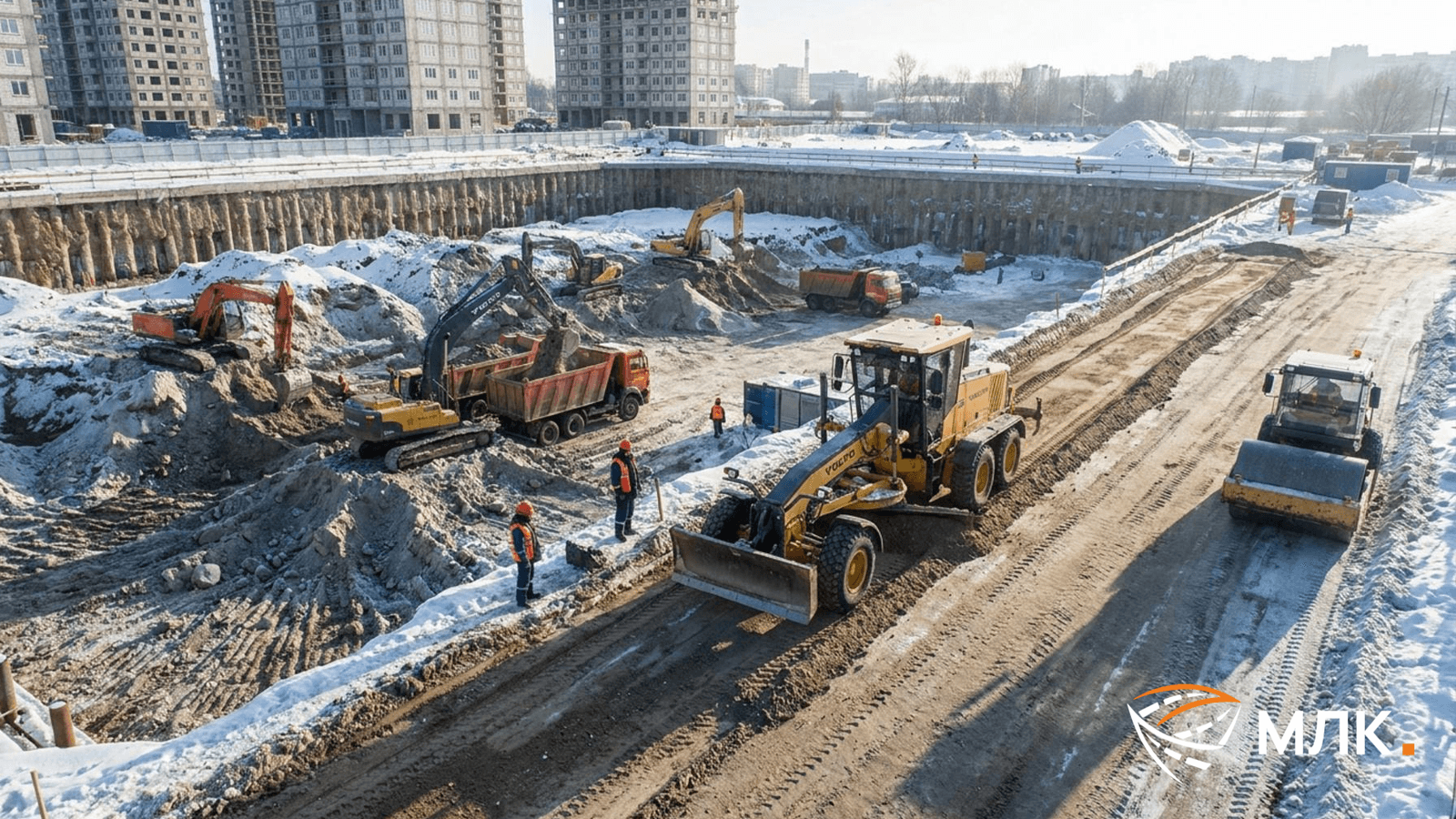

Асфальтоукладчик кладёт ровно столько, насколько ровно под ним лежит основание. Ошибка в два сантиметра на земляном полотне превращается в перерасход смеси, волну на покрытии и переделку за свой счёт. Автогрейдер под укладку асфальта заходит на объект дважды: до — чтобы вывести земляное полотно и слои основания по отметкам и уклонам, после — чтобы доделать обочины, откосы и кюветы. Ниже — что именно он делает на каждом этапе, где чаще всего ошибаются и как считать смены под фактический объём работ.
Что такое автогрейдер и его ключевые особенности
Автогрейдер — самоходная колёсная машина с длинной базой и отвалом на поворотном круге, предназначенная для планировки, профилирования и перемещения грунта и сыпучих материалов. Главное отличие от бульдозера — не «толкать вперёд», а «резать и разравнивать по модели»: отвал вынесен между осями, машина работает на длинном плече и снимает неровности тонкими проходами, не проваливаясь в них колёсами.
Конструкция автогрейдера собрана вокруг рабочего органа. Поворотный круг даёт отвалу угол в плане, гидроцилиндры — наклон, вынос в сторону и подъём. Для дорожных работ критичны удлинители отвала и откосники: ими формируют обочины и откосы за один проход, не переставляя машину. Спереди обычно ставится бульдозерный отвал для грубой срезки, сзади — рыхлитель для разрыхления плотного грунта и кирковщик для вскрытия изношенных покрытий и связки слоёв. Балансирная тележка задних колёс держит контакт с неровной поверхностью — это то, что позволяет грейдеру не «копировать» рельеф.
Функции автогрейдера не ограничиваются одной задачей: черновая и чистовая планировка, распределение и профилирование слоёв основания, нарезка кюветов и водоотводных канав, перемешивание материалов, содержание грунтовых дорог и зимняя очистка. Именно из-за универсальности машину часто берут на объект не на день, а на весь цикл — от снятия грунта до финишной отделки обочин.
Роль автогрейдера на этапе подготовки к укладке асфальта
Автогрейдер под укладку асфальта заходит на объект на этапе подготовки и решает три задачи: привести земляное полотно к проектным отметкам, собрать слои основания с нужным профилем и оставить поверхность, на которую укладчик встанет без сюрпризов. Планировка грунта начинается после снятия растительного слоя и выторфовки: машина проходит продольными проходами, срезает бугры и перераспределяет грунт в понижения, постепенно выходя на проектную плоскость.
Второй момент, который часто недооценивают, — уклоны. Водоотведение закладывается не в асфальте, а в основании: поперечный уклон задаёт отвал, и дальше укладчик просто повторяет его. Если на этапе планировки плоскости «провалились» и вода стоит на основании, после дождя вы получите колеи, размокание и простой. Здесь важна не скорость, а контроль: проходы вдоль и поперёк, замеры по нивелиру, а на длинных прямых — работа от копирной струны.
Подготовка основания автогрейдером — это прежде всего профилирование щебня и песка. Материал отсыпается валками, разравнивается по проектному профилю и уплотняется катком слоями; грейдер возвращается после каждого слоя, чтобы снять наплывы и вывести плоскость. Тонкость: крупная фракция не любит, когда её «гладят» десятком проходов — расклинивающая мелочь уходит вниз, а крупное зерно всплывает наверх. Работают короткими проходами на рабочей скорости, убирая валок частями.
Выравнивание дорожного полотна под геотекстиль или другие разделительные материалы требует отдельного внимания: полотно ложится без складок только на ровную, очищенную от крупных включений поверхность. Камни и колеи от проходов здесь работают против вас — мембрана натянется, а на стыках пойдут заломы. Поэтому финишный проход делают с минимальным заглублением отвала, а поверхность дополнительно прокатывают.
Отдельно про работу по проектной модели. Система автоматического нивелирования снимает главную головную боль — колья и струны, которые сбиваются, теряются и требуют геодезиста на каждые сто метров. Отвал идёт по отметкам напрямую, оператор видит отклонение на экране, а ПТО получает исполнительную съёмку без повторных выходов. На объектах с вертикальной планировкой, кольцевыми развязками и примыканиями, где продольный и поперечный уклоны меняются одновременно, это экономит не смены, а недели.
Применение автогрейдера после укладки асфальта
Автогрейдер после укладки асфальта не заканчивает работу, а закрывает то, что укладчик и каток физически не делают. Планировка обочин автогрейдером — первая позиция: откосник или вынесенный в сторону отвал формирует ровную кромку, присыпает и уплотняет обочину, убирает наплыв смеси по краю покрытия. Кромка задаёт, как покрытие поведёт себя на морозном пучении и не начнёт ли крошиться край, поэтому выводить её «примерно» не стоит.
Формирование кюветов и водоотводных канав выполняют тем же отвалом, выставленным под нужным углом и наклоном — профиль нарезается за один-два прохода, дно и откосы зачищаются отдельным движением. Погрешность в профиле оборачивается тем, что весной вода пойдёт по кромке покрытия, и первый же сезон покажет, где она нашла себе дорогу.
Дальше — прилегающие территории: съезды, примыкания, карманы, разворотные площадки. Их планируют после укладки, когда основные отметки уже зафиксированы и есть от чего отталкиваться. И уборка: излишки щебня, размытый грунт, строительный мусор с обочин снимают грейдером, а не вручную. Но по свежему асфальту машину не гоняют — на покрытие она выходит только после остывания смеси и с защитными накладками на отвал, либо работает исключительно с обочины.
Преимущества использования автогрейдера для дорожных работ
Точность планировки — главный экономический аргумент. Основание, выведенное с отклонением в пару сантиметров вместо пяти, экономит смесь на каждом квадратном метре: укладчик не досыпает лишние миллиметры «на неровность». На объекте в несколько тысяч квадратов это уже счёт на десятки тонн асфальта и несколько рейсов самосвалов щебня.
Универсальность позволяет держать на площадке одну машину вместо трёх: она делает черновую планировку, профилирование слоёв, кюветы, обочины и зимнее содержание. Ручного труда становится меньше: там, где раньше стояла бригада с лопатами и правилом, проходит один оператор. И время: грейдер с системой автоматического нивелирования работает без разбивочной геодезии, не ждёт, пока вынесут колья, и не останавливается, если их сбили.
Отдельно — качество поверхности под укладку. Ровное основание даёт равномерную толщину слоя, а значит, каток уплотняет покрытие одинаково по всей ширине. Именно неравномерная толщина, а не «плохая смесь», чаще всего становится причиной колей и локальных просадок через год эксплуатации.
Как выбрать автогрейдер для вашего проекта
Выбор автогрейдера начинается с объёма и типа работ, а не с бренда. Для площадок, подъездных дорог и примыканий хватает машины среднего класса с отвалом стандартной длины. Для магистральных объектов с широкой проезжей частью и большими объёмами земляных работ нужен класс тяжелее, с удлинителями отвала и запасом по тяге на рыхлении. Смотрите на три параметра: мощность двигателя и тяговое усилие на отвале (а не только на колёсах), длину и тип отвала, наличие рыхлителя и кирковщика.
Наличие системы автоматического нивелирования стоит оценивать по задаче. Если объект с кривыми в плане, переменным уклоном или плотным графиком, где геодезист в дефиците, машина с моделью на борту выигрывает по срокам. Если планируется большая ровная площадка под простой профиль, можно обойтись без неё и не платить за функцию, которая не отработает.
Аренда автогрейдера с оператором — самый предсказуемый вариант по деньгам. Вы не платите за простой машины зимой, за ремонт, за перегон и за обучение персонала; платите за смену работы. Цены на нашем парке: автогрейдер SEM 922 с 3D Leica — 57 000 рублей за смену (10 часов) или 5 700 рублей за час; автогрейдер CATERPILLAR 140 с 3D Leica — 58 000 рублей за смену (10 часов) или 5 800 рублей за час. Арифметика простая: 5 700 ₽/ч × 10 ч и есть 57 000 ₽ за смену, поэтому почасовая оплата выгоднее только при работе меньше десяти часов, а на десяти часах и более дешевле смена. У CAT 140 соотношение такое же.
Аренда автогрейдера с оператором в Москве и МО
МЛК сдаёт в аренду современные автогрейдеры с системами автоматического нивелирования и опытными операторами — это ровно та связка, которая держит и точность планировки основания, и качество финишной отделки обочин и кюветов при укладке асфальта. Оператор работает по проектной модели, вы получаете поверхность в допуске без разбивочной геодезии и без простоев на переносе колышков.
Итог для прораба простой: основание выведено — укладчик не перерасходует смесь, каток уплотняет равномерно, обочины и кюветы готовы в срок, а переделок и повторных выездов нет. Экономия времени и бюджета здесь считается в сменах и тоннах: одна машина закрывает весь цикл — от планировки грунта в начале до кюветов в конце. Нужна смена на объекте в Москве или МО — расскажите объём и профиль, подберём машину и посчитаем смены без запаса «на всякий случай».
