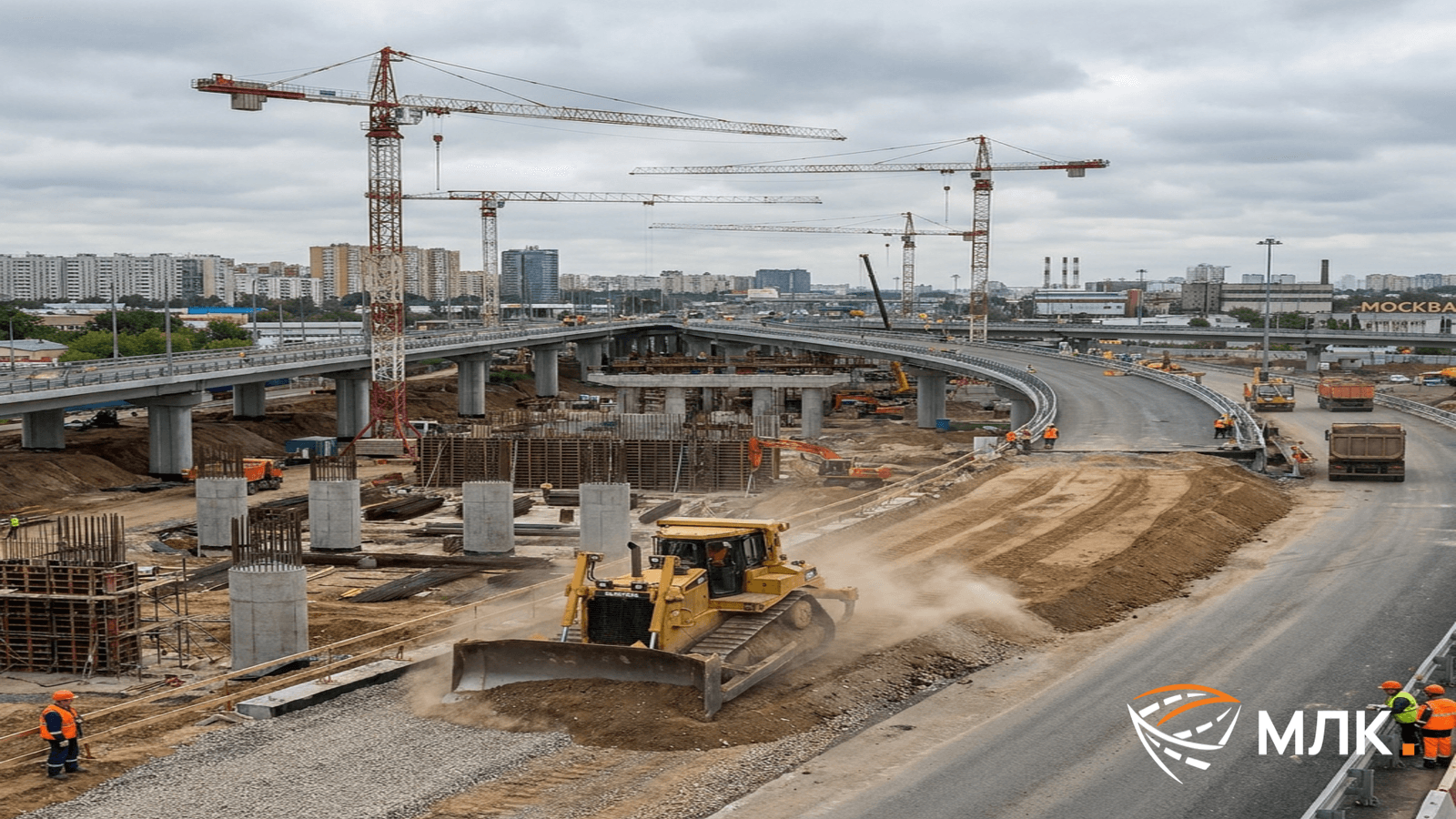

При составлении графика производства работ (ГПР) и сметы на устройство дорожного корыта или насыпи главная головная боль начальника участка — точно попасть в машино-смены. Ошибешься в меньшую сторону — влетишь на перерасход бюджета и сорвешь сроки сдачи этапа технадзору; заложишь с перебором — не пройдешь проверку у сметчиков заказчика. В условиях Москвы и Московской области, где логистика инертных материалов жестко привязана к дорожному трафику и окнам выгрузки самосвалов, работа гусеничной техники должна быть просчитана до кубометра. Разберем без теоретической воды и учебников за прошлый век, как на практике рассчитать количество смен бульдозера на километр полотна, от каких параметров отталкиваться на объекте и какая техника закрывает эти объемы быстрее всего.
Факторы, влияющие на расчет смен при отсыпке дорог
Когда встает вопрос: бульдозер на отсыпке дороги: сколько смен нужно на 1 км, любой опытный прораб сначала откроет рабочие чертежи с поперечниками. Базовый показатель здесь — общий объем земляных работ в плотном теле и проектная толщина насыпи. Одно дело — разровнять 20 сантиметров песка под временный строительный проезд, и совсем другое — поднять основную насыпь высотой в 1,5–2 метра с послойным уплотнением через каждые 30–40 сантиметров. Считаем просто: берем длину 1000 метров, умножаем на ширину полотна с учетом заложения откосов (обычно от 1:1,5 до 1:2) и на высоту слоя. Не забываем про коэффициент относительного уплотнения: чтобы получить в теле дороги 1 куб песка с коэффициентом уплотнения 0,95–0,98, самосвалы должны привезти, а бульдозер — растолкать на 15–25% больше рыхлого объема.
Второй критический фактор — тип инертного материала и плечо его перемещения по площадке. Карьерный или мытый песок толкается легко, отвал наполняется с горкой, сопротивление резанию и трению минимальное. Но если по проекту идет отсыпка ПГС, крупным щебнем фракции 40–70, вторичным боем бетона или, что еще хуже, переувлажненным суглинком и местной глиной, скорость работы падает в полтора-два раза. Крупный щебень расклинивается, дает высокую нагрузку на ходовую и нож, а мокрый глинистый грунт налипает на отвал и гусеницы, заставляя машину буксовать. Что касается дальности перемещения: золотое правило на отсыпке — самосвалы должны разгружаться максимально близко к проектному месту укладки. Оптимальное плечо толкания для среднего гусеничного бульдозера составляет 15–30 метров. Если самосвалы не могут заехать на полотно и сваливают кучи в начале захватки, заставляя бульдозер гнать призму волочения на 70–100 метров, потери грунта в боковые валики достигают 30%, а выработка падает вдвое.
Третий момент — ширина дорожного полотна и конфигурация самой трассы. Узкий проезд шириной 6 метров и федеральная двухполосная дорога с широкими обочинами на 15 метров требуют совершенно разной схемы проходок. На широком полотне бульдозеру нужно делать больше параллельных проходов с перекрытием следа минимум на 30–50 сантиметров, чтобы не оставлять гребней и непроработанных зон. Кроме того, на расчет влияет наличие поворотов, виражей с односкатным профилем, съездов и карманов. Если на этом километре заложены водопропускные трубы, то вокруг них потребуется ювелирная обсыпка пазух без наезда тяжелой гусеницей на бетонные или гофрированные оголовки. Все эти маневры, развороты и холостые откаты задним ходом съедают чистое рабочее время смены.
Расчет производительности бульдозера на 1 км дороги
Чтобы перевести кубометры из проекта в конкретные машино-смены, нужно понимать реальную выработку техники в полевых условиях. В компании МЛК стандартная рабочая смена спецтехники составляет 10 часов — это полноценный рабочий день (1 час на подачу или обслуживание и 9 часов чистой, плотной работы в забое или на корыте). Если говорить про средние цифры, то реальная производительность бульдозера тягового класса 15–20 тонн (уровня Cat D6 или Komatsu D65) при разравнивании песка с плечом толкания до 25–30 метров составляет от 800 до 1200 кубических метров за 10-часовую смену. Возьмем типовой пример: нужно отсыпать 1 км дороги шириной 8 метров (с учетом берм — 10 метров) песчаной подушкой толщиной 0,5 метра в плотном теле. Объем в плотном теле — 5000 кубов, в рыхлом (с коэффицитом 1,2) — 6000 кубов. Разбиваем это на два слоя по 25 см. На черновую раздвижку и профилирование такого объема одному бульдозеру потребуется ровно 5–6 полных смен при условии бесперебойного подвоза песка самосвалами.
Специфика работы тяжелых гусеничных машин на дорожном полотне заключается в том, что бульдозер не просто толкает кучи — он формирует первичный профиль и дает пред-уплотнение гусеницами. Машины массой 18–20 тонн со стандартным полусферическим (SU) или прямым (S) отвалом за один цикл забирают от 3,5 до 5,5 кубов грунта. При этом оператор должен держать правильный угол атаки ножа, чтобы не зарываться в основание (особенно если работа идет по уложенному геотекстилю или георешетке, где минимальная толщина защитного слоя под гусеницей должна быть не менее 20–30 см) и не оставлять «волну». Скорость движения под нагрузкой на первой передаче — около 3–4 км/ч, откат задним ходом на второй передаче — до 6–8 км/ч. Именно поэтому организация движения самосвалов на разгрузке напрямую диктует ритм работы бульдозериста: если тонары или четырехосники встают в шахматном порядке точно по указке мастера, бульдозер не тратит время на перегон грунта с края на край.
Огромную разницу в скорости и итоговой смете дает наличие автоматики. Когда изучается аренда бульдозера цена смены часто рассматривается в отрыве от технологий, и зря. Обычный бульдозер требует постоянной работы геодезиста и реечника: забили колья, натянули струну, бульдозерист прошел — сбил половину колышков, геодезист снова выходит с тахеометром или GPS-вехой, проверяет отметки, заставляет досыпать или срезать. Это потеря 20–30% рабочего времени. Использование бульдозера с 3D-системой нивелирования Leica полностью меняет картину. В бортовой компьютер машины загружается цифровая 3D-модель проекта дороги. Датчики на отвале и спутниковые антенны на крыше в реальном времени удерживают нож строго в проектной плоскости — с точностью до 1–2 сантиметров по высоте и уклонам. Оператор просто жмет на газ и рулит по курсу, а гидравлика сама отрабатывает вертикальные отметки и поперечные уклоны. В итоге выработка вырастает в 1,5 раза, количество проходов сокращается, исключается перерасход дорогого песка или щебня, а чистовую сдачу полотна под каток можно делать сразу после прохода бульдозера.
Техника МЛК для комплексной отсыпки дорог в Москве и МО
Для того чтобы закрыть километр дороги в жесткие сроки без простоев на ремонты, нужна надежная, обслуженная техника и толковые механизаторы, которые умеют читать дорожные чертежи. В компании МЛК аренда спецтехники с оператором выстроена именно под задачи промышленного и дорожного строительства: мы даем полноценную 10-часовую смену и формируем парк из машин, которые доказали свою живучесть на тяжелых грунтах Подмосковья. Если вам нужна максимальная скорость и выход сразу в чистовые отметки без геодезической беготни, оптимальный выбор — гусеничный бульдозер SEM 816, оснащенный системой нивелирования 3D Leica, по цене 58 000 рублей за смену. Эта машина идеально держит горизонт и уклоны, экономя вам минимум 1–2 смены на каждом километре полотна за счет отсутствия переделок. Для черновой, силовой работы, расталкивания больших объемов тяжелого грунта, ПГС или боя у нас в строю проверенная классика: мощные бульдозеры KOMATSU D65 и CATERPILLAR D6R2. Стоимость их работы составляет 50 000 рублей за 10-часовую смену. Это безотказные тягачи с отличным балансом и высокой тягой на гусенице, которые легко справляются со сложными грунтами и затяжными подъемами.
Но любой дорожник знает: один бульдозер дорогу не построит. Чтобы сдать километр полотна лаборатории и технадзору, отсыпку нужно вести в комплексе — разровняли слой, тут же закатали виброкатком до нужного модуля упругости, а финишный слой щебня или ПГС под асфальт срезали грейдером в миллиметры. Если вас интересует аренда бульдозера Москва и область почти всегда требуют одновременной подачи уплотняющей и профилирующей техники, чтобы не разводить грязь в случае дождя и сразу запирать уложенный слой. В парке МЛК под эти задачи готовы тяжелые грунтовые катки: надежный CATERPILLAR CS12GC по цене 30 000 рублей за смену, а также мощные модели LiuGong 6614E и HAMM 3414 (включая комплектацию с кулачковым бандажом для связных и глинистых грунтов) по 32 000 рублей за смену. Один такой каток за 6–8 проходов по следу бульдозера гарантированно выбивает проектный коэффициент уплотнения 0,98.
Когда же дело доходит до расклинцовки щебня, нарезки кюветов, профилирования откосов или идеальной подготовки основания под укладку асфальтобетона, на линию выходят наши тяжелые автогрейдеры, также оборудованные 3D-системами Leica. Мы предлагаем автогрейдер SEM 922 (3D Leica) за 57 000 рублей за смену и легендарный CATERPILLAR 140 (3D Leica) за 58 000 рублей за смену. Связка из классического бульдозера (Komatsu D65 или Cat D6R2) на первичном разравнивании песка, грунтового катка на уплотнении и 3D-грейдера или 3D-бульдозера SEM 816 на финишном профилировании — это золотой стандарт дорожной стройки. Такой механизированный отряд проходит 1 км дороги без затыков, укладываясь в минимальное количество смен и сдавая объект технадзору с первого предъявления.
