Когда на объекте нужно уплотнить грунт под фундамент, засыпку траншеи или основание дороги, прораб первым делом думает не о марке техники, а о результате — плотность должна соответствовать проекту, иначе через год пойдут трещины и просадки. Чтобы понимать, какой каток заказывать и почему он справится с задачей, стоит разобраться, как эта машина устроена внутри. Разберём каток как машину по узлам: от вальца до системы управления, — и объясним, на что смотреть при выборе техники для аренды.
Что такое грунтовый каток и для чего он нужен?
Грунтовый каток — это самоходная машина с одним или несколькими вальцами, которая уплотняет насыпные и связные материалы за счёт собственного веса и вибрации. Основная задача — уплотнение грунта, щебня, асфальта и других сыпучих материалов до заданной плотности, указанной в проекте производства работ. Без этой операции любое основание — хоть под дорогу, хоть под фундамент — со временем даёт осадку.

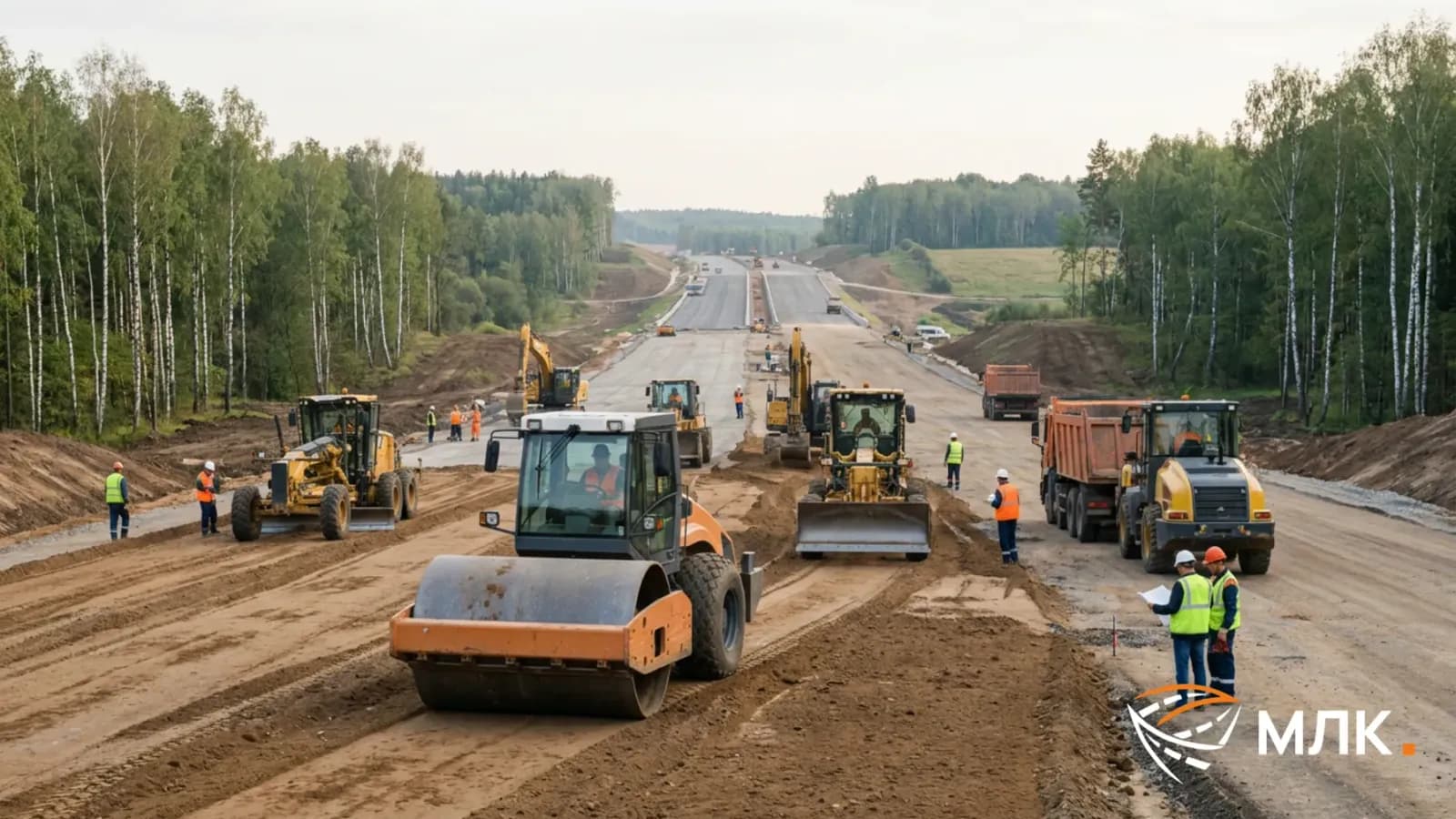

Область применения широкая: дорожное строительство (основания и покрытия), благоустройство территорий (тротуары, парковки, площадки под брусчатку), подготовка строительных площадок под застройку, обратная засыпка траншей и пазух котлованов. На каждом из этих объектов требования к плотности и типу материала разные, поэтому и катки применяются разные.
Принцип работы прост на словах, но сложен в деталях: машина давит на грунт собственным весом (статическое уплотнение) и дополнительно передаёт вибрацию через валец (динамическое уплотнение). Вибрация заставляет частицы грунта или щебня перестраиваться, заполняя пустоты, а статическое давление довершает процесс. Именно сочетание этих двух факторов определяет, насколько быстро и качественно каток выполнит задачу.
Основные компоненты грунтового катка: валец
Валец — это рабочий орган, который непосредственно контактирует с грунтом. По типу поверхности вальцы делятся на гладкие, кулачковые, пневмоколесные и комбинированные. Гладкий валец — универсальный вариант для финишного уплотнения щебня, песка и асфальта, даёт ровную поверхность без следов. Кулачковый валец (с грунтозацепами или бандажом из кулачков) предназначен для первичного уплотнения связных глинистых грунтов — кулачки проникают в толщу и разрушают комья, обеспечивая послойное уплотнение на большую глубину. Пневмоколесные катки работают за счёт нескольких рядов шин и хороши для уплотнения асфальтобетонных смесей и материалов с разной зернистостью. Комбинированные модели сочетают вальцовую и колёсную части — это решение для объектов, где грунт меняется по ходу работы.
Материал и конструкция вальца напрямую влияют на срок службы техники. Корпус выполняется из толстолистовой стали, рассчитанной на ударные нагрузки от камней и твёрдых включений в грунте. Внутри вальца находится эксцентриковый вал — именно он создаёт вибрацию, о которой расскажем в следующем разделе.
Вес и диаметр вальца — ключевые параметры, определяющие глубину и скорость уплотнения. Чем больше диаметр, тем более равномерно распределяется нагрузка по поверхности и тем ниже контактное давление — это важно при работе по свежеуложенному асфальту, чтобы не оставить волн. А чем больше вес машины, тем выше статическое давление на грунт, что критично при уплотнении толстых слоёв насыпи. Для разных задач в парке техники держат катки разного класса — от лёгких для благоустройства до тяжёлых дорожных моделей.
Вибромодуль: сердце уплотнения
Вибромодуль катка — это эксцентриковый вал внутри вальца, который при вращении создаёт направленные колебания. Эксцентрик — не что иное, как смещённый от центра груз: когда он крутится, валец начинает «подпрыгивать» и передавать удары в грунт десятки раз в секунду. Два параметра определяют характер уплотнения вибрацией: частота (количество колебаний в секунду, обычно 25–35 Гц у грунтовых катков) и амплитуда (величина смещения вальца, от долей миллиметра до нескольких миллиметров).
Механика простая: при каждом ударе вальца частицы грунта или щебня на мгновение теряют сцепление друг с другом и под действием массы катка смещаются в более плотное положение, заполняя пустоты. Многократное повторение этого цикла за один проход уплотняет материал быстрее, чем статическое давление само по себе — это снижает количество проходов и экономит моточасы аренды.
Для разных материалов нужны разные настройки вибромодуля. На толстых слоях несвязного грунта и щебня эффективна низкая частота и высокая амплитуда — удар получается глубоким. На тонких слоях асфальта и финишных проходах, наоборот, нужна высокая частота и малая амплитуда, чтобы не разрушить верхний слой и получить гладкую поверхность. Современные катки, которые сдают в аренду с оператором, позволяют переключать режимы вибрации прямо на объекте под текущую задачу.
Привод и управление: как каток движется и маневрирует
Привод катка бывает гидростатическим и механическим. Гидростатический привод — это система насосов и гидромоторов, которая плавно регулирует скорость движения без переключения передач и позволяет менять направление без рывков. Такой привод проще в обслуживании, меньше изнашивается и даёт оператору точный контроль скорости — важно при работе рядом с бордюрами, трубами или в стеснённых условиях стройплощадки. Механический привод с коробкой передач встречается на более простых и бюджетных моделях, он менее плавный, но надёжен в базовых задачах.
Система управления включает рулевое управление (часто шарнирно-сочленённая рама для лучшей маневренности на малых площадках) и тормозную систему, которая у современных катков дублируется — рабочий и стояночный тормоз для безопасной работы на уклонах.
Роль оператора здесь не менее важна, чем характеристики машины. От того, как оператор выбирает схему проходов, скорость движения, перекрытие полос и режим вибрации, напрямую зависит итоговая плотность и равномерность уплотнения. Поэтому аренда катка с оператором — это не просто аренда железа, а гарантия того, что технику использует человек, который знает, как получить нужный результат на конкретном грунте.
Дополнительное оборудование и технологии для повышения эффективности
Современные грунтовые катки комплектуются системами контроля уплотнения: датчиками плотности, которые в реальном времени показывают степень уплотнения материала, и GPS-навигацией, фиксирующей количество проходов по каждому участку. Это исключает ситуацию «на глаз» — оператор точно видит, где нужно пройти ещё раз, а где уплотнение уже достигнуто, что особенно важно на крупных линейных объектах типа дорог.
Для работы с тяжёлыми глинистыми и связными грунтами применяется бандаж — сменная кулачковая насадка на гладкий валец. Бандаж увеличивает глубину проработки грунта и ускоряет первичное уплотнение перед финишным проходом гладким вальцом. В парке техники МЛК.про катки LiuGong 6614E и HAMM 3414 доступны именно в комплектации с бандажом — это удобно, когда на объекте сначала идёт тяжёлый грунт, а затем требуется чистовое уплотнение.
Система орошения вальцов — ещё один важный узел, особенно при работе с асфальтом и липкими грунтами. Вода подаётся на поверхность вальца, не давая материалу прилипать к металлу, что сохраняет качество поверхности и снижает износ самого вальца.
Как выбрать грунтовый каток для ваших задач?
Выбор катка начинается с трёх вопросов: какой грунт на объекте (песок, супесь, глина, щебень), какой объём работ (площадка в 200 м² или трасса на несколько километров) и какая требуемая плотность заложена в проекте. Для связных глинистых грунтов и первичного уплотнения насыпи нужен каток с кулачковым бандажом, для финишных слоёв щебня и асфальта — гладковальцовая машина с хорошей вибрацией, для смешанных условий — комбинированная модель.
Неправильно подобранная техника — это либо лишние проходы и перерасход моточасов, либо недостаточное уплотнение, которое вылезет проблемами на объекте уже после сдачи работ. Поэтому экономия на этапе выбора модели часто оборачивается большими расходами на переделку.
Аренда спецтехники в этом смысле выгоднее покупки: не нужно вкладываться в технику, которая простаивает между объектами, нести расходы на обслуживание, хранение и амортизацию. Можно взять именно ту модель, которая нужна под конкретный грунт и объём, и рассчитаться только за фактически отработанные часы или смены.
Возьмите каток в аренду с оператором в МЛК.про
Теперь, когда понятен принцип работы катка как машины — от вальца и вибромодуля до привода и систем контроля, — выбор модели становится предметным решением, а не угадыванием. Но даже зная устройство техники, лучше доверить подбор модели и саму эксплуатацию профессионалам: оператор с опытом работы на конкретном грунте подберёт режим вибрации и схему проходов так, чтобы получить нужную плотность за минимальное количество часов.
В парке МЛК.про доступны для аренды грунтовые катки LiuGong 6614E и HAMM 3414 (в том числе с бандажом для тяжёлых грунтов) по цене 32 000 руб. за смену (10 часов) или 3 200 руб. в час, а также CATERPILLAR CS12GC по цене 30 000 руб. за смену или 3 000 руб. в час. Это современная и надёжная техника, прошедшая обслуживание и готовая к выходу на объект с оператором.
Оставьте заявку на аренду грунтового катка в МЛК.про — подскажем модель под ваш грунт и объём работ, рассчитаем смету и выведем технику с оператором на объект в удобные для вас сроки. В этой статье мы подробно разбираем, как выбрать грунтовый каток: какой вес нужен, какой валец брать, как работает вибрация и что считать, прежде чем заказывать машину на объект: Как выбрать грунтовый каток: вес, вибрация и тип вальца.
