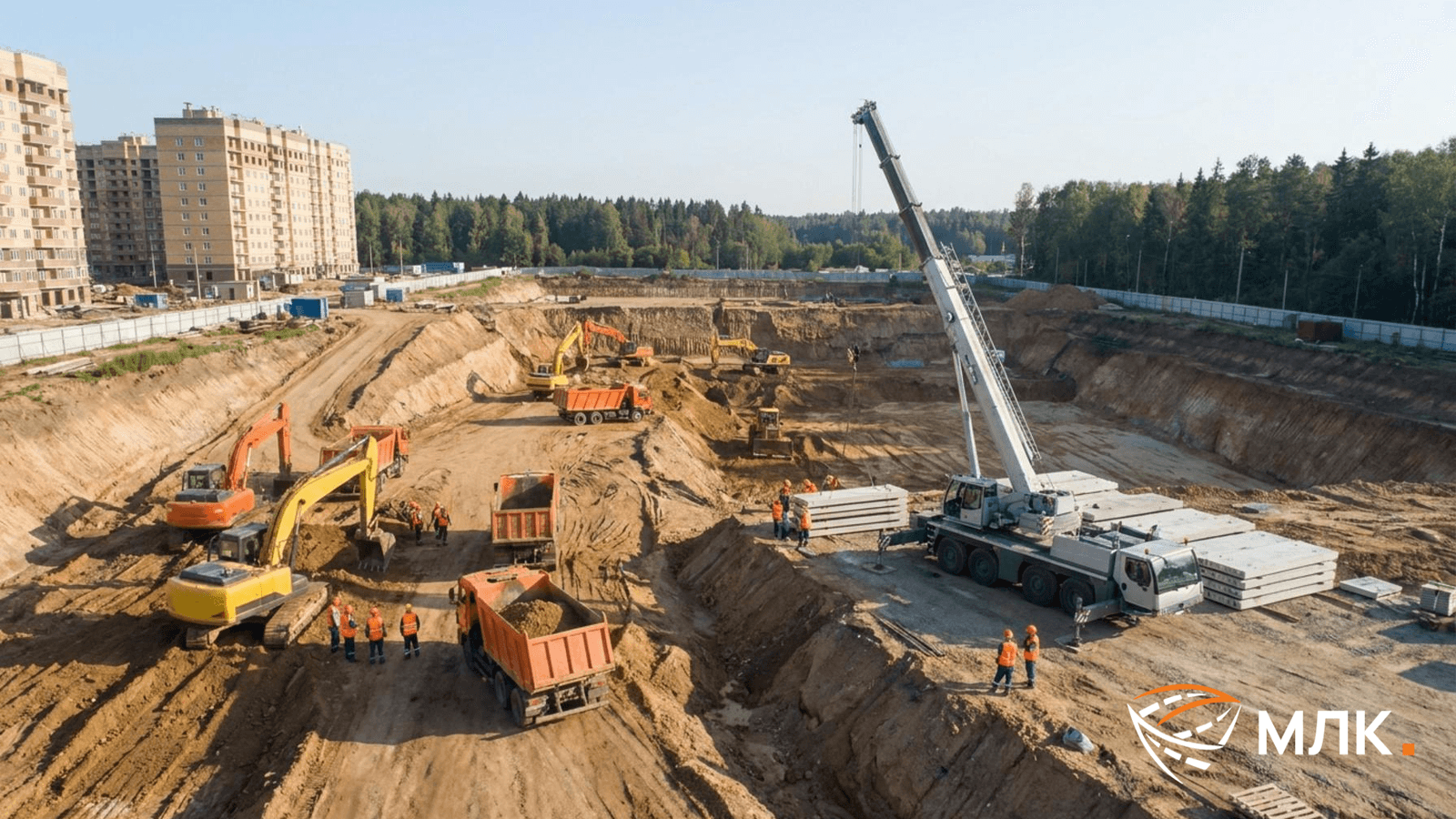

Заказ техники вслепую часто оборачивается простоем бригады. Бывает так: машина заехала на объект, разложилась, но не может взять бытовку, потому что не хватает грузового момента на дальнем расстоянии, или лапы не помещаются между котлованом и забором. Чтобы не переплачивать за ложный вызов и говорить с диспетчером на одном языке, полезно понимать базовую механику машины. Разберем по узлам, из чего состоит автокран: шасси, стрела, аутригеры и лебёдка — как эти элементы работают в связке и на какие цифры в характеристиках нужно смотреть перед оформлением заявки.
Что такое автокран и для чего он нужен?
Если говорить языком стройплощадки, автокран — это гибрид тяжелого грузовика и мощной подъемной установки. В отличие от башенного крана, который привозят на тралах и монтируют неделю, эта машина приезжает своим ходом по обычным дорогам, раскладывается за 15–20 минут и сразу берется за дело. Основное назначение автокрана — вертикальный подъем и горизонтальное перемещение штучных, тарных или крупногабаритных грузов там, где нет стационарных крановых путей.
Главные преимущества автокрана — мобильность и автономность. За одну рабочую смену техника успевает разгрузить шаланды с кирпичом в одном конце поселка, переехать на соседнюю улицу, смонтировать плиты перекрытия ПК на коттедже, а под вечер закинуть паллеты с утеплителем на кровлю третьего объекта. Ему не нужно внешнее питание 380 вольт или специально подготовленная рельсовая база — вся гидравлика питается от собственного дизеля.
Области применения охватывают 90% всех строительно-монтажных операций. Это подача бетона в бадьях («туфельках» или «рюмках») при монолитных работах, монтаж металлоконструкций, сборка срубов, установка колец септиков и газгольдеров, укладка дорожных плит ПАГ и ПДН. В коммунальном хозяйстве и промышленности машины незаменимы при замене труб теплотрасс, установке чиллеров на крыши торговых центров, погрузке станков и тяжелых трансформаторов.
Шасси автокрана: основа устойчивости и мобильности
Вся крановая установка смонтирована на базовой раме — шасси автокрана. Этот узел выполняет две задачи: доставляет многотонную установку до точки проведения работ и служит базовым противовесом во время подъема груза. Чтобы раму грузовика не скрутило винтом от колоссальных нагрузок при повороте башни с грузом на гаке, поверх стандартных лонжеронов монтируется мощная надрамная конструкция (опорно-ходовая рама) из высокопрочной стали.
В сегменте самоходных кранов встречаются гусеничные и колесные базы. Гусеничные машины — это узкоспециализированная техника для глубокого бездорожья, которую возят с объекта на объект на низкорамных тралах. А вот классический автокран всегда базируется на колесном ходу. Колесное шасси делится на два типа: серийное автомобильное (привычные КАМАЗ, МАЗ, Урал) и специальное шасси автомобильного типа (как у линейки XCMG или Liebherr), которое проектируется на заводе с нуля исключительно под крановые нагрузки и имеет заниженный центр тяжести.
Колесная формула напрямую диктует проходимость, габариты и тоннаж техники. Машины с формулой 6х4 или 8х4 отлично идут по асфальту и бетонкам, обладают хорошей грузоподъемностью за счет распределения веса по осям, но требуют ровного подъезда. Вездеходы 6х6 с односкатной ошиновкой и блокировками межколесных дифференциалов пролезут по весенней распутице и строительной глине, но на трассе они медленнее. При этом высокая мобильность автокрана на трехосном шасси позволяет ему уверенно маневрировать в узких проездах СНТ и плотной городской застройке Москвы, куда длинная четырехосная база просто не впишется по радиусу поворота.
Стрела автокрана: главный рабочий орган
Рабочий диапазон машины определяется конструкцией ее подъемной части. Раньше на стройках встречались машины с решетчатыми стрелами на канатных блоках, но сегодня на 99% объектов работает гидравлическая телескопическая стрела. Она состоит из базовой секции и нескольких выдвижных колен, которые спрятаны друг в друга по принципу подзорной трубы. Выдвижение секций происходит за счет длинноходовых гидроцилиндров и системы канатных полиспастов внутри короба.
Современная стрела автокрана сваривается из высокопрочной мелкозернистой стали, устойчивой к деформациям на изгиб. Если присмотреться к профилю секции в разрезе, вы редко увидите простой прямоугольник на технике серьезного тоннажа. Современные производители делают профиль гнутым — овоидным (овальным снизу) или многогранным (U-образным). Такая геометрия гасит локальные напряжения металла, делает конструкцию легче и жестче: стрела меньше «играет» и прогибается под весом бетонной плиты или пачки арматуры.
В разговоре с заказчиками часто возникает путаница между понятиями «длина стрелы» и «вылет стрелы». Длина — это расстояние от пятки крепления стрелы на поворотной платформе до ее оголовка (максимально выдвинутой точки). А вылет стрелы — это расстояние по земле (по горизонтали) от оси вращения крана до вертикальной линии, на которой висит крюк. Поскольку стрела при работе всегда стоит под углом к горизонту, рабочий вылет всегда меньше полной длины стрелы. Например, чтобы подать поддон с блоками через забор на расстояние 20 метров от центра крана, вам потребуется стрела длиной минимум 28–32 метра.
Когда основной длины не хватает, чтобы дотянуться до дальней точки кровли при подаче легких материалов (черепицы, сэндвич-панелей, вентиляционных коробов), используется гусёк. Это решетчатый удлинитель длиной от 7 до 15 метров, который крепится к оголовку основной стрелы прямо на площадке. Гусёк можно установить соосно стреле или под углом (обычно 15–30 градусов), что позволяет заводить грузы за парапеты высоких зданий, не задевая фасад.
Аутригеры: залог безопасности и устойчивости
Работать «с колес» без упора в землю крану запрещено правилами безопасности — шины промнутся, рессоры сыграют, и многотонная машина перевернется от малейшего раскачивания груза. За жесткую фиксацию техники на точке отвечают аутригеры автокрана (в рабочей среде их называют просто «лапами»). Их задача — полностью разгрузить мосты и подвеску шасси, приподнять машину над землей и увеличить площадь опорного контура.
Конструктивно эти выносные опоры состоят из горизонтальных балок, которые выдвигаются из рамы в стороны, и вертикальных домкратов с широкими подпятниками на концах. На большинстве кранов балки выдвигаются гидравликой прямо с пульта управления, реже — вручную на старых моделях. Встречаются также поворотные аутригеры, которые откидываются от рамы по дуге. Важный нюанс для прораба: у крана есть понятие «полный опорный контур» (когда лапы выдвинуты на максимум, обычно это 5–6 метров по ширине) и «сокращенный контур» (когда лапы опущены вниз без выдвижения балок вбок, если зажаты стенами). На сокращенном контуре грузоподъемность крана сбоку падает на 40–60%.
Максимальная устойчивость автокрана достигается только при правильной подготовке площадки под установку. Уклон поверхности не должен превышать 1–3 градусов, а грунт обязан держать давление в десятки тонн на один подпятник. Опытный крановщик никогда не поставит домкрат на голый асфальт над теплотрассой, на край свежевырытого котлована (нужно отступать минимум на расстояние, равное глубине ямы) или в рыхлую глину. Под каждую лапу обязательно укладываются инвентарные деревянные шпалы, стальные или толстые полимерные подкладки, которые распределяют точечную нагрузку на грунт и не дают опоре провалиться в самый ответственный момент подъема.
Лебёдка и крюковая подвеска: сердце подъемного механизма
Если стрела отвечает за позиционирование в пространстве, то за сам отрыв тяжести от земли отвечает подъемный механизм. Главный силовой узел здесь — лебёдка автокрана, установленная в задней части поворотной платформы. По типу привода лебёдки делятся на электрические (встречаются на дизель-электрических кранах старых серий и спецтехнике с питанием от генератора) и гидравлические. Сегодня на большинстве современных машин стоят именно планетарные гидравлические лебёдки с встроенным многодисковым тормозом закрытого типа: они компактнее, надежнее и точнее в регулировке скорости. Гидромотор вращает барабан с намотанным канатом, позволяя как плавно, по миллиметру «майнать» (опускать) тяжелую ферму на монтажные болты, так и быстро поднимать пустой гак.
На многих кранах, особенно китайского и европейского производства, устанавливают сразу две лебёдки — основную и вспомогательную. Основная работает через мощный полиспаст с тяжелыми грузами, а вспомогательная (с однократной запасовкой троса и маленьким крюком) используется для работы на гуське или для быстрой переброски легких грузов до 1,5–2 тонн. Это экономит уйму времени на площадке.
Нижнее звено системы — крюковая подвеска (в просторечии «гак» или «обойма»). Это массивный узел из стальных щек, внутри которых на подшипниках вращаются канатные блоки, а снизу закреплен кованый грузовой крюк с обязательной предохранительной защелкой, не дающей стропам выскочить. Сама обойма весит от 150 до 500 килограммов — такой вес нужен для того, чтобы пустой крюк под собственной тяжестью уверенно тянул за собой стальной трос вниз при размотке с высокой стрелы.
Канат проходит через систему блоков на оголовке стрелы и на самой подвеске, образуя полиспаст. Чем больше ветвей троса идет от стрелы к крюку (кратность запасовки может быть в 4, 6, 8 или 12 ниток), тем больший вес может поднять кран, но тем медленнее движется крюк. Сам грузовой канат сплетен из сотен стальных проволок со стальным или органическим сердечником внутри. За его состоянием следят строго: при появлении заломов, «фонарей», сплющиваний или обрыве определенного числа ниток на шаге свивки трос немедленно выбраковывают и меняют.
Кабина оператора и системы управления: комфорт и контроль
У автокрана две кабины: водительская спереди шасси для перегонов и рабочая крановая («скворечник»), установленная на поворотной платформе сбоку от стрелы. Поскольку оператор проводит в ней по 8–10 часов, эргономика напрямую влияет на точность его действий и скорость работы бригады стропальщиков. Современная кабина автокрана оснащается панорамным остеклением (включая прозрачный люк на крыше для контроля оголовка стрелы на высоте), стеклоочистителями, мощным автономным отопителем для зимы и кондиционером для летнего зноя. На технике тяжелого класса кабина может гидравлически наклоняться назад на 15–20 градусов, чтобы машинисту не приходилось весь день сидеть с запрокинутой головой.
Внутри ушли в прошлое тяжелые механические рычаги, требовавшие от крановщика физической силы. Современные системы управления автокраном строятся на чувствительных пропорциональных джойстиках, вмонтированных в подлокотники кресла. Машинист управляет многотонной стрелой буквально пальцами, совмещая сразу несколько операций: например, одновременно поднимает груз лебёдкой, выдвигает телескоп и поворачивает платформу, не создавая рывков и раскачивания груза.
Защита от человеческого фактора и перегруза возложена на бортовой компьютер — прибор безопасности (ОНК — ограничитель нагрузки крана), который напрямую обеспечивает общую безопасность автокрана на стройплощадке. Это умная электроника, которая в реальном времени считывает данные с десятка датчиков: длину выдвинутой стрелы, угол ее наклона, давление в цилиндре подъема, фактический вес груза на крюке и размер опорного контура. Если стропальщик зацепил слишком тяжелый блок или крановщик пытается подать груз дальше, чем позволяет грузовая диаграмма на этом вылете, срабатывает защита. Автоматика подает звуковой сигнал и физически блокирует гидравлику на опасные движения (выдвижение и опускание стрелы), оставляя возможность только подтянуть груз ближе к себе или опустить его на землю. Кроме того, в систему зашита функция координатной защиты — оператор может задать виртуальную «стену» или «потолок», чтобы стрела случайно не задела соседнее здание или провода ЛЭП.
Как выбрать автокран для ваших задач?
Когда вы звоните заказывать технику, важно помнить главное правило: цифра на борту крана (например, 25 тонн или 30 тонн) — это его максимальная грузоподъемность на минимальном вылете, буквально в 3 метрах от оси вращения, практически у самого бампера. Чем дальше от себя кран подает груз, тем меньше он может поднять из-за риска опрокидывания. Поэтому грамотный выбор автокрана строится на трех точных цифрах с вашей площадки: максимальный вес самого тяжелого элемента (вместе с тарой и стропами), расстояние по горизонтали от центра предполагаемой стоянки крана до точки укладки груза и высота, на которую этот груз нужно поднять.
Также оцените подъездные пути и место под раскладку. Убедитесь, что по ширине проезда пройдет габаритная машина (ширина крана 2,5 метра, но ему нужен запас на радиус поворота), сверху не висят низкие газовые трубы и провода, а на самой точке хватит площадки примерно 6 на 6 метров, чтобы полностью выдвинуть аутригеры. Если на объекте есть котлован, траншея или ЛЭП, обязательно скажите об этом инженеру при заказе — специалист откроет грузовысотную характеристику (сетку) конкретной модели и точно скажет, какой кран справится с задачей с безопасным запасом мощности.
Содержать собственный автокран на балансе строительной компании выгодно только при его ежедневной восьмичасовой загрузке на годы вперед. В остальных случаях покупка оборачивается головной болью: постановка на учет в Ростехнадзоре, регулярные ЧТО и ПТО (технические освидетельствования), поиск толкового машиниста с удостоверением, затраты на ТО, замену тросов, гидравлического масла и простой базы. Поэтому разовая или долгосрочная аренда автокрана с экипажем закрывает вопрос без лишних капитальных затрат: вы платите строго за отработанные часы или смены, получая на объект заправленную, исправную машину с допуском к работам.
