На стройке или дорожном объекте ошибка в отметках всего на пару сантиметров выливается в перерасход сотен кубов щебня, песка или асфальтобетона. Когда бульдозер уже сдвинул основные массы грунта, а экскаватор вынул котлован, на площадку выходит главный инструмент точной геометрии — автогрейдер. Разберем с позиции практики, как устроена эта машина, за счет чего отвал выдает миллиметровую точность и почему без нормальной 3D-системы и толкового машиниста сегодня на серьезном объекте делать нечего.
Что такое автогрейдер и для чего он нужен
Если кратко сформулировать запрос «грейдер: общая информация», то перед нами самоходная колесная машина для послойной разработки, перемещения и высокоточного разравнивания грунта или сыпучих стройматериалов. В отличие от прицепных аналогов, автогрейдер имеет собственную раму, двигатель и сложную гидравлическую систему управления рабочими органами. Главная фишка машины — длинная колесная база, между осями которой подвешен полноповоротный грейдерный отвал. Именно такое расположение ножа гасит продольные колебания шасси при наезде колес на неровности и позволяет выводить идеальную плоскость.
Базовые автогрейдер функции сводятся к созданию проектного рельефа. Машина срезает бугры, засыпает впадины, перемешивает грунты с добавками и формирует заданные уклоны. В связи с этим прямое применение автогрейдера охватывает три основных направления. Первое — дорожное и аэродромное строительство: от подготовки земляного корыта до раскладки ПГС, щебня и точной подрезки слоев перед укладкой асфальта. Второе — масштабная планировка территорий под промышленные площадки, склады и жилые кварталы. Третье — круглогодичное содержание дорог: профилирование гравийных и грунтовых трасс, нарезка кюветов, очистка полотна от снежного наката и наледи зимой.
Молодые инженеры иногда пытаются заменить грейдер бульдозером или колесным экскаватором-планировщиком, но это грубая технологическая ошибка. Бульдозер — это тягач с коротким отвалом, его задача — толкать большие объемы грунта на короткие дистанции. Из-за короткой базы гусениц или колес он повторяет рельеф и физически не способен дать длинную ровную плоскость без волн. Экскаватор с планировочным ковшом хорош на локальных откосах или в стесненных условиях, но на площадях от пары тысяч квадратов он проиграет грейдеру в скорости и точности в десятки раз. У каждого механизма своя работа: бульдозер делает черновую срезку, а автогрейдер доводит поверхность под нивелир.
Основные элементы конструкции автогрейдера
Чтобы понимать реальные возможности машины на объекте, нужно знать базовое устройство автогрейдера. Силовая часть расположена в заднем капоте: мощный дизельный двигатель работает в паре с гидромеханической трансмиссией, которая позволяет плавно менять тяговое усилие и двигаться на ползучих скоростях при чистовой отделке. Ходовая часть чаще всего строится по колесной формуле 1х2х3 (передняя управляемая ось и задняя балансирная тележка на две ведущие оси) или в полноприводном варианте 1х3х3, когда подключается гидропривод переднего моста. Задний тандем качается на балансирах, поэтому при переезде камней или ям задняя часть машины смещается по вертикали в два раза меньше, чем само колесо.
Хребет машины — шарнирно-сочлененная рама, состоящая из передней (хребтовой балки) и задней полурам. Гидроцилиндры сочленения позволяют «ломать» раму в горизонтальной плоскости. Это дает прорабу сразу три плюса на площадке: уменьшается радиус разворота на узких двухполосках, появляется возможность пустить заднюю тележку по твердому основанию, пока передние колеса и отвал работают на мокром откосе или в кювете (движение «крабом»), а также увеличивается ширина захвата материала за один проход. Кроме того, передние колеса имеют механизм наклона в вертикальной плоскости — это удерживает переднюю ось от бокового сноса, когда нагруженный нож давит грунт в сторону.
Главный рабочий инструмент машины — отвал грейдера. Он крепится к тяговой раме через поворотный круг, который вращается гидромотором на 360 градусов. На самой хребтовой раме установлена сложная система гидроцилиндров подъема, выноса и наклона. За счет этой кинематики оператор может поднимать и опускать каждый край ножа по отдельности, менять угол захвата в плане (чтобы материал не толкался перед собой, а плавно сходил вбок в валок), менять угол резания (наклон ножа вперед или назад в зависимости от плотности материала), а также выдвигать и тяговую раму, и сам отвал далеко за габарит колес для профилирования высоких откосов.
Помимо основного центрального ножа, на машину вешают дополнительное навесное оборудование, которое превращает ее в универсальный комбайн. Спереди на лобовую плиту часто ставят бульдозерный отвал — им удобно сдвигать кучи щебня, выгруженные самосвалами, или засыпать траншеи, не разворачивая длинную базу. На задней полураме или сразу за передним мостом монтируется кирковщик автогрейдера и тяжелый рыхлитель. Кирковщик имеет частую гребенку зубьев и применяется для вскрытия старого асфальта, слежавшегося гравия или плотной корки грунта. Задний рыхлитель на 3–5 мощных стоек нужен для взламывания мерзлых, каменистых и переуплотненных грунтов, которые обычный нож просто не возьмет и начнет на них подскакивать.

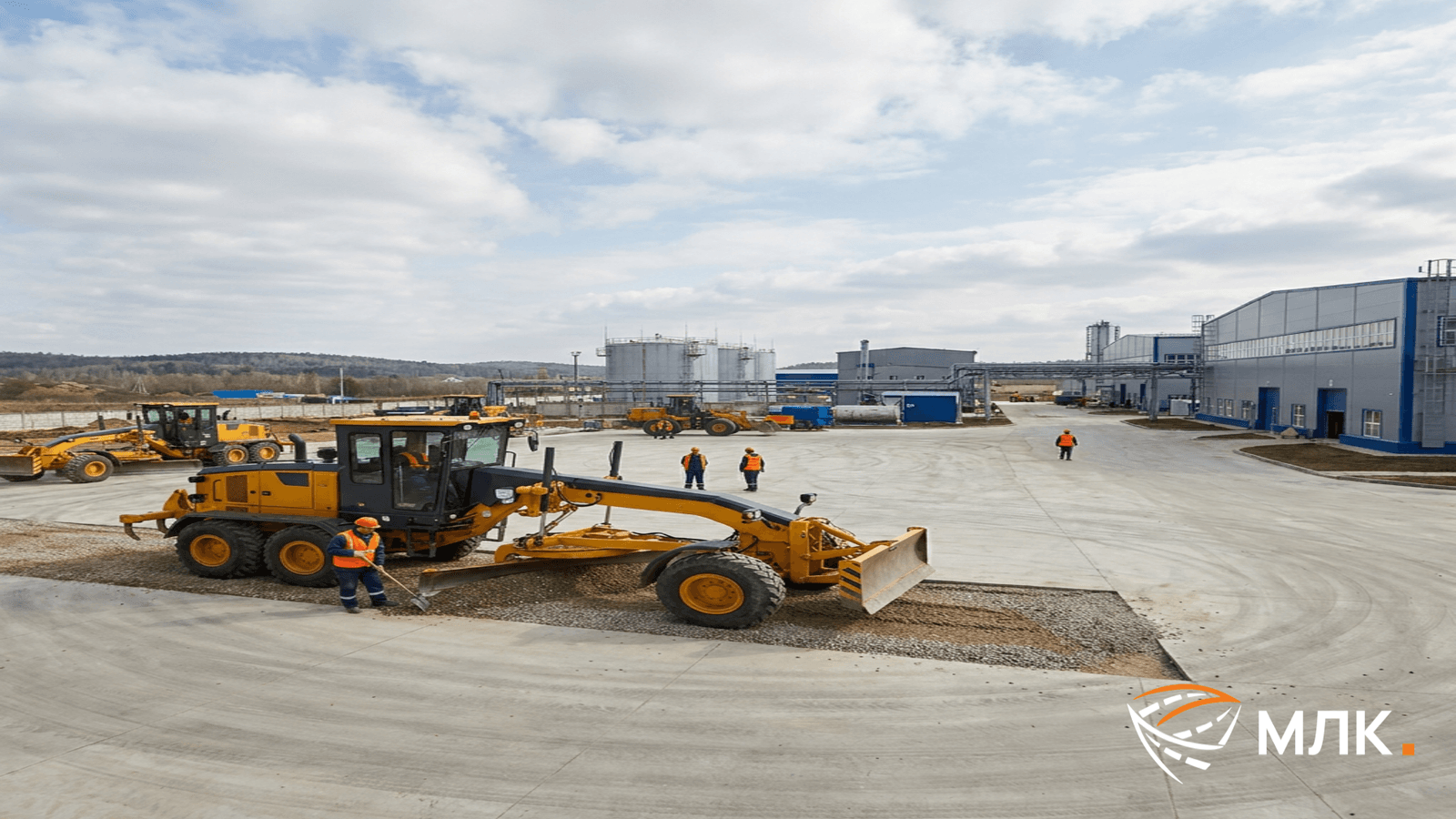

Принципы работы автогрейдера: от земляных работ до финишного профилирования
Разберем на практике, как работает автогрейдер при формировании площадки или дороги. В отличие от бульдозера, грейдер никогда не везет призму волочения прямо перед собой на большое расстояние — это неэффективно и перегружает трансмиссию. Основной принцип работы — косое резание и боковое перемещение. Оператор разворачивает поворотный круг под углом 30–60 градусов к оси движения. Нож врезается в грунт, срезает стружку, и материал за счет кривизны отвала закручивается и сходит в сторону, формируя ровный продольный валок. Следующим проходом машина подхватывает этот валок и сдвигает его дальше по поперечному профилю или распределяет тонким слоем.
При черновом выравнивании площадки выполняется планировка грейдером методом перекрестных или продольно-челночных проходов. Если грунт плотный (суглинок, слежавшийся строительный бой), сначала пускают рыхлитель или кирковщик, разбивая массив на фракции. Затем оператор заваливает верхнюю кромку отвала назад, чтобы увеличить угол резания, и начинает послойно снимать бугры, смещая излишки в низины. На этом этапе важно не зарываться глубоко за один раз: грейдер берет скоростью и количеством проходов, снимая по 5–15 сантиметров плотного тела за одну проходку.
Отдельная инженерная задача — нарезка кюветов и отделка откосов насыпей или выемок. Для нарезки водоотводной канавы оператор опускает один край ножа вниз (формируя поперечный наклон), разворачивает отвал под острым углом и ставит передние колеса в наклон для компенсации бокового увода. За несколько проходов по одной колее выбирается V-образный или трапециевидный профиль кювета, а вынутый грунт сразу же выкидывается на обочину или в тело полотна. При планировке крутых откосов тяговая рама с отвалом через систему шарниров выносится вбок и ставится под углом до 70–90 градусов к горизонту — сам грейдер при этом спокойно идет по ровной берме или дороге.
Самый ответственный этап в дорожном строительстве — чистовое профилирование грейдером дорожной одежды (песчаного подстилающего слоя и щебеночного основания). Здесь требуется сформировать не только продольный профиль без волн, но и строгую поперечную двухскатную или односкатную «корону» для отвода воды. На финишной отделке оператор наклоняет верхнюю часть отвала вперед по ходу движения. При таком положении режущая кромка уже не зарывается в основание, а работает как утюг или правило: срезает только торчащие фракции щебня, перекатывает перед собой небольшой валик мелкого материала и заполняет им микропустоты, оставляя после себя плотную, готовую под каток поверхность.
Технологии точного нивелирования: 3D-системы управления
Еще лет десять-пятнадцать назад работа грейдериста на чистовом слое напоминала шаманство: геодезисты забивали сотни колышков с высотными отметками, натягивали струны, рабочий с рейкой бегал за отвалом, а машинист пытался на глаз поймать миллиметры рычагами гидравлики. Проблема в том, что даже самый опытный оператор физически не может одновременно вести машину, следить за поворотом рамы и десятки раз в минуту корректировать левый и правый гидроцилиндры подъема отвала. В итоге колышки сбивались, работа шла медленно, а допуски в 1–2 сантиметра выдерживались с огромным трудом. Сегодня эту проблему полностью закрывает 3D система грейдера.
Стандарт отрасли для серьезных подрядчиков — автоматизированный комплекс Leica грейдер. Как это устроено технически: на краях грейдерного отвала или на специальных мачтах устанавливаются спутниковые GNSS-антенны (GPS/ГЛОНАСС) или оптические призмы, которые ловят сигнал от базовой станции или роботизированного электронного тахеометра на площадке. Внутри кабины стоит бортовой компьютер с загруженной цифровой 3D-моделью проекта. Система датчиков наклона на раме и поворотном круге в реальном времени считывает положение ножа в пространстве с частотой до ста раз в секунду и сравнивает его с проектными отметками.
Самое главное — система интегрирована напрямую в гидравлику машины через пропорциональные электромагнитные клапаны. Оператор включает автоматический режим и просто ведет грейдер по полосе, управляя рулем, газом и углом поворота круга. За высоту подъема и поперечный уклон отвала отвечает автоматика: гидравлика сама мгновенно отрабатывает малейшие изменения рельефа, удерживая режущую кромку строго в проектном горизонте. Если требуется максимальное точное нивелирование под укладку асфальта или бетонных полов (с допуском до 2–5 миллиметров), вместо спутниковых антенн используют работу под роботизированный тахеометр или лазерные приемники.
Для прораба и заказчика машина на 3D-системе дает прямую финансовую выгоду. Во-первых, полностью отпадает нужда в постоянной разбивке пикетажа и беготне геодезистов под колесами техники. Во-вторых, скорость профилирования вырастает в 2–3 раза: чистовой слой сдается технадзору за один-два прохода вместо пяти-шести, причем работать можно даже ночью или в туман. В-третьих, исключается человеческий фактор и перерасход дорогого гранитного щебня или бетона за счет идеальной толщины слоев.
Выбор автогрейдера для конкретных задач
Когда стоит задача закрыть объемы по земполотно или благоустройству, правильный выбор автогрейдера упирается в четыре параметра: эксплуатационную массу, мощность двигателя (тяговый класс), длину отвала и оснащение. Легкие машины с коротким ножом годятся только для мелкого ремонта поселковых дорог или уборки свежего снега. Для полноценного дорожного строительства, прокладки трасс, подготовки больших складских терминалов и работы с тяжелыми суглинками и щебнем нужны машины среднего и тяжелого класса массой от 15–19 тонн с отвалом 3,7–4,3 метра. У них достаточно собственного веса, чтобы нож не всплывал на плотном основании, и хватает тяги, чтобы тащить полный валок щебня без пробуксовки.
Второй критический фактор — квалификация человека в кабине. Автогрейдер — самая сложная в управлении землеройная машина, здесь около десяти степеней свободы рабочих органов. Даже если на технике стоит топовая 3D-система, она контролирует только высотные отметки и поперечный уклон ножа. А вот какую выбрать скорость, под каким углом развернуть поворотный круг, как сложить раму, на какой угол наклонить передние колеса и как распределить валок материала, чтобы не оставить пустот — все это решает исключительно машинист. Неопытный оператор даже на крутой технике быстро наделает ступенек или просто закопает машину в грунт.
Именно поэтому для большинства строительных компаний покупка собственного грейдера с 3D-комплексом и поиск штатного грейдериста высокой квалификации нерентабельны — техника узкоспециализированная и нужна на конкретных этапах работ. Гораздо выгоднее и надежнее почасовая или посменная аренда грейдера с уже сработанным экипажем и настроенной нивелировочной аппаратурой.
