Каждый прораб и начальник участка на промышленной стройке знает простую истину: сэкономишь копейку на уплотнении щебеночной подушки — потеряешь миллионы на демонтаже и переделке бетонной плиты. Когда речь идет о складах класса А, логистических центрах, производственных цехах с тяжелым станочным парком или открытых контейнерных терминалах в Москве и Московской области, основание не прощает халтуры. Недоуплотненный на пару процентов щебень под нагрузкой от многоярусных стеллажей, ричтраков или груженых фур гарантированно даст неравномерную осадку. Итог всегда один: бетонный пол с дорогим топпингом лопается по живому, карты расходятся по деформационным швам, появляется бухтение, а заказчик блокирует подписание КС-2 и выставляет претензию. Чтобы спать спокойно и сдать объект лаборатории технадзора с первого раза, нужно четко понимать физику процесса и загонять на площадку правильную технику.
Введение: почему выбор катка критичен для промышленных полов
Разбираясь в вопросе, какой каток нужен для уплотнения щебня под промышленные полы и площадки, важно сразу отсечь полумеры и попытки сэкономить на спичках. Промышленный пол — это высоконагруженная инженерная конструкция, где сам бетон с арматурой или фиброй выполняет лишь роль распределительной плиты. Всю реальную нагрузку несет на себе грунтовое и щебеночное основание. Если в толще щебеночного пирога остались пустоты, а зерна щебня держатся только на честном слове и трении острых граней, при первой же динамической нагрузке (например, торможении пятитонного погрузчика или вибрации от пресса) эти грани сколются. Камень сдвинется, образуется микропустота под бетоном. Бетон на изгиб без опоры работает плохо: сначала пойдут волосяные трещины, затем начнут разрушаться кромки нарезных швов, и через полгода эксплуатации полы придут в негодность.
Подготовка основания под серьезные промышленные объекты требует строгого соблюдения проектного модуля упругости (Е, МПа) и коэффициента уплотнения (К_упл не ниже 0,98 по стандартному Проктору). Добиться таких показателей виброплитами — даже тяжелыми реверсивными на 500–700 кг — на больших площадях физически невозможно. Виброплита пробивает максимум 20–25 сантиметров, при этом не дает равномерной горизонтальной сдвижки камня и оставляет локальные недоуплотненные зоны. Легкие тротуарные катки здесь тоже бесполезны: они просто «погладят» верхние пять сантиметров пирога, создав видимость плотной корки, под которой останется рыхлая структура. Когда на объект выходит лаборатория с динамическим плотномером или штампом для испытания статической нагрузкой, такая халтура вскрывается за пятнадцать минут.
Еще один критический фактор — толщина отсыпаемых слоев и фракционный состав материала. Под тяжелые площадки и полы обычно укладывают щебень прочных пород (гранит, габбро-диабаз, реже высокомарочный гравий или плотный известняк под второстепенные зоны) фракций 40–70 мм в качестве несущего слоя с последующей расклинцовкой фракциями 20–40 и 5–20 мм, либо используют готовые оптимальные щебеночно-песчаные смеси (ЩПС С4, С5). Чтобы заставить крупный угловатый камень преодолеть внутреннее трение, повернуться и лечь максимально плотно друг к другу, требуется колоссальная энергия удара и огромная статическая нагрузка на погонный сантиметр вальца. Без тяжелой специализированной машины здесь делать нечего.
Требования к катку для уплотнения щебеночных подушек
Первая и самая частая ошибка снабженцев или молодых производителей работ — заказать на щебень обычный тандемный двухвальцовый асфальтовый каток. Логика у людей простая: каток весит 8–10 тонн, вибрация есть, значит, укатает. На практике все выходит иначе. Асфальтовый каток сконструирован для работы с пластичными горячими смесями на относительно тонких слоях (от 4 до 10 см). У него высокая частота вибрации (50–60 Гц), но крайне малая амплитуда колебаний (обычно в пределах 0,4–0,8 мм) и сравнительно небольшая центробежная сила. На толстом слое щебня такой каток просто дробит верхние камни в пыль, а глубже 15 сантиметров энергия вообще не доходит. Более того, у тандемных катков более тонкая сталь обечайки вальца, которая на крупном гранитном щебне быстро получает вмятины, а отсутствие зубастых пневмоколес на заднем мосту лишает машину тяги: на рыхлой отсыпке двухвальцовый каток просто зарывается и буксует на месте.

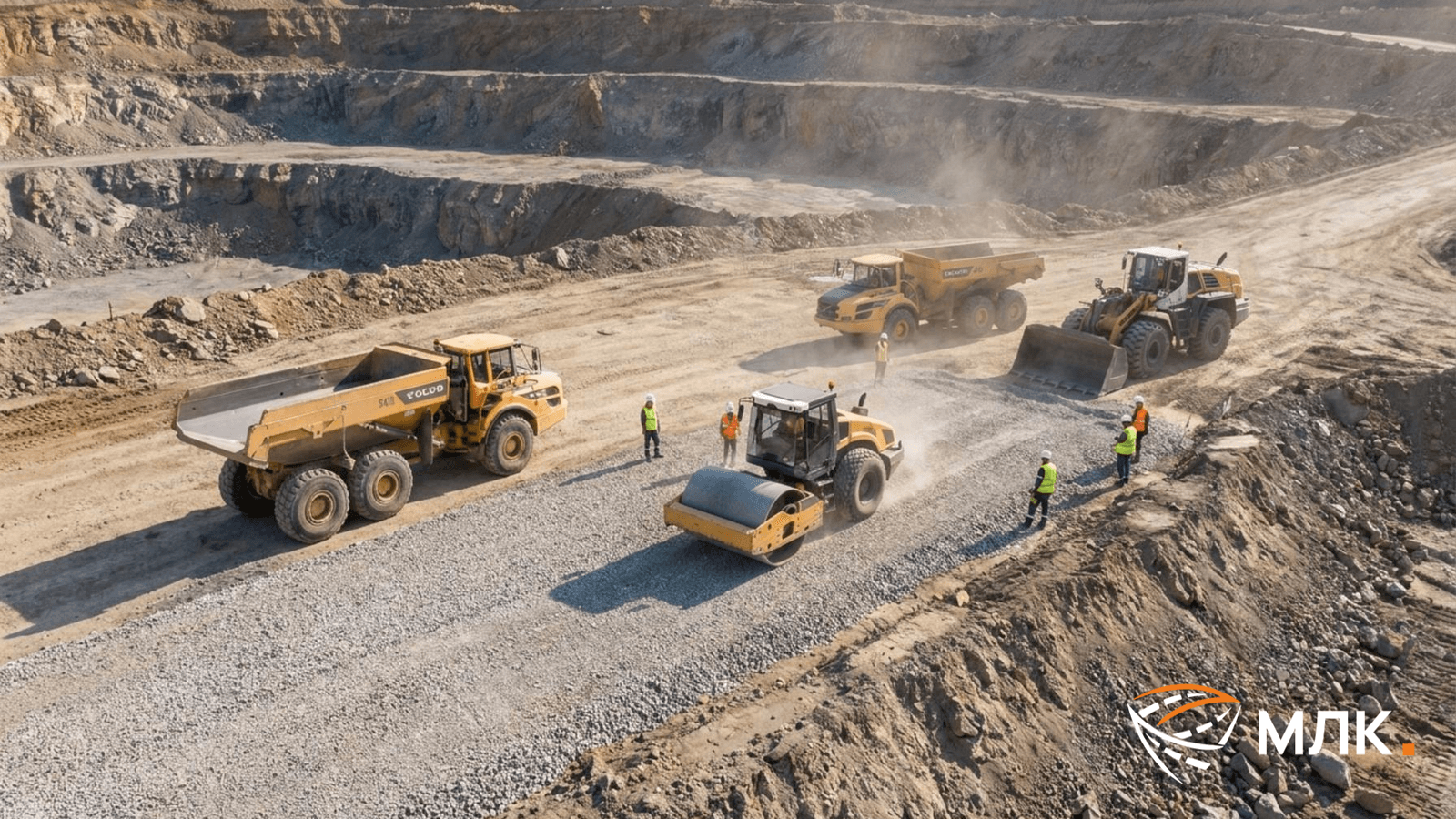

Настоящий каток для уплотнения щебня — это исключительно одновальцовый тяжелый грунтовый каток на пневмоколесном ходу. Его конструкция решает сразу две задачи: мощный задний мост с широкопрофильными шинами тракторного типа («елочка») и блокировкой дифференциала обеспечивает зверскую тягу даже на свежеотсыпанном слое щебня толщиной 30–40 см и на уклонах. А вся рабочая масса передок машины концентрирует на единственном широком гладком стальном вальце с толщиной стенки обечайки 25–35 мм и выше. Такой металл спокойно переносит ударные нагрузки о гранитный бут без риска деформации.
Ключевую роль в работе по щебню играет связка статической массы и параметров вибровозбудителя. Полноценный грунтовый каток для промышленных площадок должен иметь эксплуатационную массу в диапазоне 12–14 тонн (с учетом навесного бандажа еще выше). Почему важен именно этот вес? Масса машины создает преднапряжение в слое камня, прижимая зерна к основанию и не давая им просто подпрыгивать при включении вибрации. Сам вибратор грунтового катка работает на низкой частоте (обычно 28–33 Гц), но выдает огромную амплитуду колебаний — до 1,8–2,0 мм при центробежной силе свыше 250–300 кН. Именно такая низкочастотная высокоамплитудная «кувалда» заставляет весь слой щебня на глубину до 40–50 см переходить в псевдоожиженное состояние. В этот момент сила трения между острыми гранями камней падает практически до нуля.
Отдельного внимания заслуживает процесс расклинцовки. Когда вы укатали основной несущий слой крупного щебня (например, фр. 40–70) за 4–6 проходов по одному следу, между крупными камнями на поверхности остаются открытые поры. Если поверх сразу застелить пленку и залить бетон, цементное молочко уйдет в щебень, а верхний слой камней не будет защемлен. Поэтому сверху рассыпают расклинцовочную фракцию (20–40, а затем 5–20 или отсев) и пускают грунтовый каток в режиме высокой частоты и малой амплитуды с обильной проливкой водой. Тяжелый валец буквально вколачивает мелкий клинец в пустоты между крупным камнем, распирая его намертво. После такой процедуры щебеночное основание превращается в монолитную плиту: если ударить по нему ломом, инструмент звенит и отскакивает, не оставляя вмятин. Наличие сменного кулачкового бандажа в комплектации катка дает дополнительный плюс на стартовом этапе стройки: если до отсыпки песка и щебня нужно доуплотнить связанный глинистый грунт или суглинок в корыте котлована, бандаж одевается прямо на объекте, пробивает глину, а перед выходом на песок и щебень снимается, оставляя гладкий валец.
Обзор парка техники МЛК для подготовки оснований
Когда нужна аренда грунтового катка Москва и область предлагают десятки вариантов от частников-диспетчеров, но для серьезной стройки с жестким графиком бетонирования критична отказоустойчивость железа. В парке компании МЛК собраны проверенные тяжелые машины, которые закрывают весь цикл подготовки оснований под полы и площадки. Под самые ответственные задачи мы рекомендуем тяжелые одновальцовые грунтовые катки LiuGong 6614E и немецкую классику HAMM 3414. Обе эти машины комплектуются кулачковым бандажом, а стоимость их работы составляет 32 000 рублей за полноценную 10-часовую смену. HAMM 3414 с его фирменной трехточечной системой сочленения рамы дает идеальное распределение веса между мостом и вальцом, не раскачивается на неровностях и обеспечивает эталонное качество уплотнения без волн. LiuGong 6614E — это безотказный тяжеловес с мощным двигателем и пробивной вибрацией, который спокойно справляется с толстыми слоями гранитного щебня и жесткими ЩПС.
Если на объекте уже подготовлено песчаное основание и идет чистая работа по послойному уплотнению щебня гладким вальцом без необходимости работать кулачками по глине, отличным и экономически выгодным решением станет грунтовый каток CATERPILLAR CS12GC. Его смена на 10 часов обойдется в 30 000 рублей. Машины CAT славятся своей капсульной системой вибровозбудителя: вибрация передается строго в грунт и щебень, не разрушая саму раму и не выматывая машиниста. Этот каток дает великолепную линейную нагрузку и быстро доводит подушку до проектного коэффициента 0,98–0,99 за минимальное количество проходов, экономя ваше время и солярку.
Однако любой опытный строитель подтвердит: каток с оператором только уплотняет то, что перед ним разложили. Если щебень растолкали фронтальным погрузчиком или обычным экскаватором-погрузчиком «на глазок» по натянутой леске или лазерному нивелиру с рейкой, вы неизбежно получите перепады по высотным отметкам в 3–5 сантиметров. При уплотнении катком там, где слой был толще, щебень просядет сильнее, а где тоньше — останется бугор. Выравнивать укатанный расклинцованный щебень вручную под лопату — это каторжный труд, потеря темпа и срыв графика приема бетона. А если оставить перепады как есть, вы попадете на дикий перерасход товарного бетона: на площадке в 10 000 квадратных метров лишние 2 сантиметра толщины стяжки превращаются в 200 кубов бетона, которые никто из заказчиков вам не оплатит.
Именно поэтому правильная технология подготовки полов подразумевает комплексную работу: связку тяжелого грунтового катка и тяжелого автогрейдера с автоматической 3D-системой нивелирования. В парке МЛК для этих задач работают автогрейдер SEM 922 (оснащенный системой 3D Leica) по цене 57 000 рублей за 10-часовую смену и автогрейдер CATERPILLAR 140 (также с 3D Leica) за 58 000 рублей за смену 10 часов. Как это работает на практике: геодезист загружает цифровую проектную модель площадки в бортовой компьютер грейдера. Машина идет по щебню, а автоматика Leica сама управляет положением отвала с точностью до миллиметров по высоте и уклонам. Грейдер растягивает щебень и расклинцовку в идеальный горизонт (или заданный проектом разуклон под лотки водоотведения), а следом за ним сразу идет грунтовый каток и запечатывает слой. В результате вы получаете ровное, как бильярдный стол, и плотное, как скала, основание с допуском в пределах нескольких миллиметров. Бетонщики заходят на такую подушку и льют плиту строго по проектной толщине без единого лишнего миксера.
Сколько стоит аренда катков и сопутствующей техники в МЛК
При планировании бюджета строительства промышленных объектов прозрачность ценообразования важна не меньше, чем характеристики техники. Когда вы мониторите рынок по запросу аренда катка цена часто указывается за урезанную 7- или 8-часовую смену (схема 7+1), без учета работы машиниста или с навязыванием скрытых доплат за каждый чих. В реальности на большой стройке за 7 часов работы каток едва успевает раскатать половину завезенного за день объема щебня, а дальше начинаются переработки по завышенному тарифу. В компании МЛК все расценки честные, фиксированные и рассчитаны на полноценную рабочую смену продолжительностью 10 часов с учетом работы профессионального оператора.
Давайте сведем математику в конкретные цифры из нашего прайса, чтобы вы могли сразу заложить их в смету производства работ. Аренда грунтового катка CATERPILLAR CS12GC стоит 30 000 рублей за 10-часовую смену (это ровно 3 000 рублей в час). Тяжелые грунтовые катки LiuGong 6614E и HAMM 3414, укомплектованные бандажом, обходятся в 32 000 рублей за смену 10 часов (3 200 рублей в час). Если требуется идеальная чистовая планировка подушки под отметку, подключаем автогрейдеры с 3D Leica: SEM 922 за 57 000 рублей или CATERPILLAR 140 за 58 000 рублей за 10-часовую смену. В эти суммы уже заложен труд квалифицированного механизатора, который знает специфику техники и технологии уплотнения.
Почему профессиональные услуги грунтового катка невозможны без грамотного машиниста в кабине? Посадить за рычаги случайного человека — верный способ испортить уже спланированное основание. Неопытный оператор включает вибрацию до начала движения или не выключает ее перед остановкой и реверсом. В этот момент многотонный вибрирующий валец за долю секунды выбивает в щебне поперечную канаву (волну), которую потом приходится заново перекидывать и выравнивать. Грамотный оператор МЛК четко соблюдает скоростной режим (оптимально 2–4 км/ч для глубокой проработки слоя), делает правильное перекрытие следа вальца на 20–30 сантиметров, начинает укатку от краев к центру (или от нижней точки к верхней на уклонах) и включает вибровозбудитель строго на ходу.
Если перед вами стоит задача сдать основание под промышленные полы или тяжелую площадку без нервотрепки и переделок, переходите в категорию «Катки грунтовые» на сайте МЛК. У нас доступна аренда грунтовых катков LiuGong, HAMM и CATERPILLAR с оператором по цене от 30 000 руб. за 10-часовую смену — эта техника гарантированно обеспечит идеальное уплотнение щебня без риска просадки будущих промышленных полов. Звоните, согласуем график подачи трала и выведем проверенные машины на ваш объект в Москве или Московской области точно в срок!
