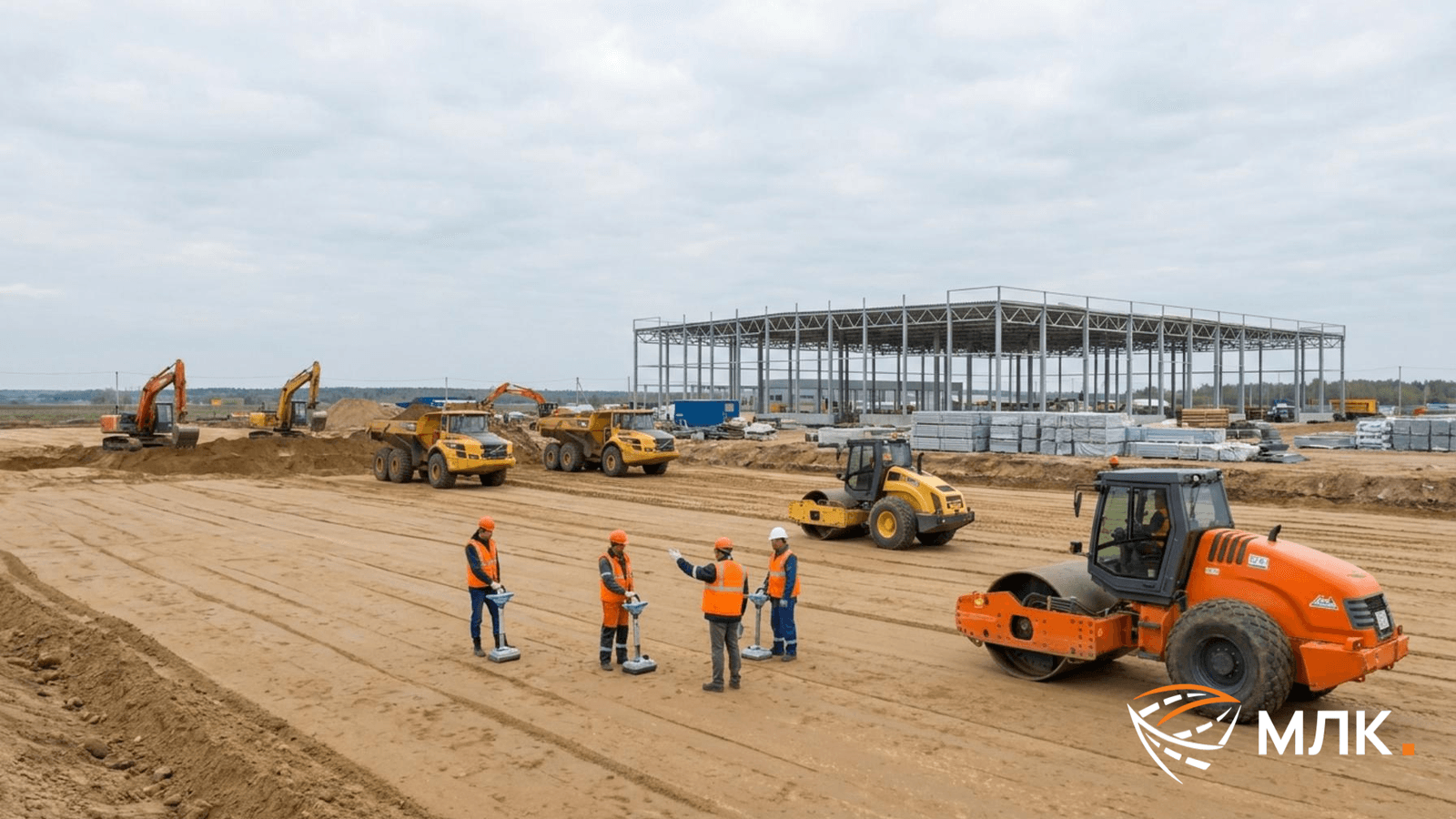

Спор про коэффициент уплотнения почти всегда заканчивается одинаково: подрядчик уверен, что каток прошёл нужное число раз, а технадзор разводит руками — протоколов нет, точки отбора не зафиксированы, а там, где лаборатория всё-таки брала пробы, грунт недотягивает до проектного значения. Дальше — предписание, остановка работ и повторное уплотнение за свой счёт, часто уже с переделкой вышележащих слоёв. Эта статья — про то, как выстроить работу с грунтом так, чтобы уплотнение грунта подтверждалось цифрами и бумагой, а не честным словом прораба.
Что такое коэффициент уплотнения грунта и почему он важен?
Коэффициент уплотнения грунта (Купл) — это отношение фактической плотности сухого грунта в теле насыпи к его максимальной плотности, полученной в лаборатории при стандартном уплотнении: Купл = ρd(факт) / ρd(max). Оба значения считаются по сухому скелету, то есть за вычетом воды, — именно поэтому в поле нельзя просто взять пробу и «определить плотность на глаз»: параллельно нужна влажность, иначе коэффициент поедет. Максимальная плотность и оптимальная влажность для конкретного грунта определяются заранее, по образцам из карьера или из резерва, и служат той самой базой, с которой потом сравнивают всё, что уложено в насыпь.
Важность уплотнения грунта измеряется не процентами, а миллиметрами осадки. Уплотнённый слой работает как единый массив: нагрузка от дорожной одежды или фундамента распределяется по большой площади, вода не фильтруется в тело насыпи, а уходит по поверхности или в дренаж. Недобор 2–3% от проектного значения — это уже лишние поры, которые при первом же увлажнении и вибрации от транспорта сожмутся. Для дорог это колея и просадки на сопряжениях, для фундаментов — неравномерная осадка и трещины в надземной части, для площадок под краны и склады — просадка под плитой и перекос опор.
Последствия неуплотнённого грунта почти всегда вылезают позже и не там, где заложены: насыпь доуплотняется под собственной нагрузкой и нагрузкой от покрытия, а подрядчик к тому моменту уже сдал объект. Отсюда и берётся основная часть рекламаций по благоустройству и дорогам. Именно поэтому контроль качества уплотнения грунта — это не формальность для приёмки, а способ не вернуться на объект через два года с отбойными молотками.
Нормативные требования к уплотнению грунта: что нужно знать?
Базовых документов немного, и знать их наизусть не нужно — достаточно понимать, кто за что отвечает. ГОСТ уплотнение грунта регламентирует через ГОСТ 22733-2016: именно этот стандарт даёт метод определения максимальной плотности и оптимальной влажности в приборе стандартного уплотнения, без него не посчитать сам коэффициент. ГОСТ 5180-2015 описывает лабораторные методы определения физических характеристик грунта, включая плотность и влажность. СП 45.13330.2017 регулирует производство земляных сооружений — толщину слоёв, требования к контролю, порядок приёмки. Для фундаментов и оснований смотрят СП 22.13330; СНиП 3.02.01-87 встречается в старой проектной документации, но актуальные требования — СП 45.13330.2017 и проект. Плюс проектная документация — именно там прописаны конкретные значения Купл по слоям и по типам работ, и спор ведут по проекту, а не по общим нормам.
Типовые значения, которые чаще всего стоят в проекте: для верхних слоёв рабочего слоя дорожных насыпей и оснований под покрытие — 0,98–1,00; для площадок, планировки и подъездов — 0,95; для нижних слоёв насыпей и обратных засыпок — 0,90–0,95; для пазух фундаментов и труднодоступных мест — 0,95 с послойной отбивкой. Нормы уплотнения грунта всегда привязаны к конкретному слою: требовать 0,98 от нижней части насыпи такой высоты, где её всё равно доуплотнит собственный вес, — это переплата за каток-часы, а принимать 0,90 в метровом слое под плиту — заведомая просадка.
Ответственность за несоблюдение — не только слова. Технадзор выписывает предписание и приостанавливает приёмку работ, лаборатория фиксирует несоответствие в протоколе, а акт скрытых работ без положительного результата подписывать никто не станет. Недобросовестно уплотнённый слой либо переделывают (рыхление, подсушивание или увлажнение, повторное уплотнение слоем), либо согласовывают изменение решения — и то и другое за счёт подрядчика. СНиП уплотнение грунта трактует как обязательный технологический этап, а не как опцию, поэтому попытка «сдать по факту выполненных объёмов» обычно заканчивается снятием объёмов из акта КС-2.
Методы контроля коэффициента уплотнения грунта
Методы контроля уплотнения грунта делятся на лабораторные и полевые, и путать их роли нельзя: первые дают эталон и уточняют характеристики, вторые — массово проверяют тело насыпи. Лабораторный контроль уплотнения начинается со стандартного уплотнения: грунт высушивается, увлажняется порциями и уплотняется в приборе заданным числом ударов, на выходе — кривая «плотность — влажность» и та самая максимальная плотность. Метод режущего кольца даёт плотность и влажность образца с ненарушенной структурой, метод замещения объёма (через лунку с песком или водой) применяют для крупнообломочных и связных грунтов, где кольцо не заходит. Аккуратность тут важнее скорости: ошибка во влажности на 1–2% сдвигает Купл на сотые, а именно эти сотые и решают вопрос приёмки.
Полевой контроль уплотнения работает быстрее и по площади. Плотномер-пенетрометр — экспресс-метод: за минуту получаете плотность по глубине и сразу видите, где слой «недобит»; для тонких слоёв и песчаных грунтов он удобен как первичный фильтр, но окончательный вердикт по нему одному технадзор не примет. Динамическое зондирование (ударник ДорНИИ и аналоги) показывает сопротивление грунта по глубине и хорошо ловит слоистость — видно, что верх уплотнён, а низ слоя остался рыхлым. Статическое зондирование даёт непрерывную картину по зондируемости и применяется чаще на слабых и водонасыщенных грунтах, при контроле больших площадок. Штамповые испытания — самый «тяжёлый» аргумент: они показывают деформационные характеристики и модуль деформации, но это точечный, длительный и дорогой метод, его берут для ответственных оснований и спорных участков.
Рабочая схема на объекте выглядит так: лаборатория один раз строит эталон по грунту из резерва, поле каждые 20–30 см слоя проверяется пенетрометром или зондированием по сетке, а спорные точки добиваются отбором проб с определением плотности и влажности по ГОСТ. Преимущество такого подхода — скорость и цена, недостаток — что экспресс-методы чувствительны к влажности и гранулометрии: на глине после дождя пенетрометр покажет красивые цифры, а по плотности скелета слой окажется недотянутым. Поэтому любой метод хорош, когда он привязан к конкретному грунту и подтверждён хотя бы выборочно прямым определением плотности.
Техника для уплотнения грунта: выбор и особенности применения
Техника для уплотнения грунта подбирается под грунт и под толщину слоя, а не «что есть в парке». Гладковальцовые катки работают по песчаным и гравийным смесям, дают ровную поверхность и хорошо уплотняют верхнюю часть слоя вибрацией. Кулачковые (грунтовые) катки с бандажом передают давление глубоко и разбивают комья — это основной инструмент для связных грунтов, суглинков и глин, где нужен эффект «прошивания» слоя. Пневмоколесные катки дают дополнительное уплотняющее воздействие за счёт качения и подходят для связных грунтов и финишной отделки верха насыпи. Вибрационные режимы на глине нужно включать аккуратно: переизбыток вибрации и влажности превращает слой в «пластилин», формально плотный, но теряющий прочность при первом увлажнении.
По грунтам правило простое. Песок и песчано-гравийная смесь — вибрация плюс обильное увлажнение, толщина слоя до 30–40 см, иначе низ не достаёт. Суглинок и глина — кулачковый каток, толщина слоя меньше, число проходов больше, и обязательный контроль влажности: сухой комок не уплотнится, переувлажнённый — расползётся. Крупнообломочные грунты требуют тяжёлого вибрационного катка и расклинцовки. Катки для уплотнения нельзя ставить «на глазок»: каток лёгкого класса в 40-сантиметровом слое глины просто не даст нужного Купл, сколько бы раз по нему ни проехали.
Роль оператора здесь не меньше, чем роль машины. Опытный машинист держит перекрытие полос 20–30 см, не «прыгает» по полю и не гонит на высокой скорости — при 8–10 км/ч вместо 3–4 вибрация не успевает передаться в грунт, и проходы уходят впустую. Он же видит, где грунт поплыл, и останавливает уплотнение до того, как слой начнёт разрушаться. Поэтому аренда катка с оператором почти всегда выгоднее, чем брать машину без него или сажать на неё случайного человека: стоимость ошибки здесь выше стоимости смены.
Экономика тоже конкретная. Грунтовый каток LiuGong 6614E с бандажом — 32 000 руб/смена (10 часов), грунтовый каток HAMM 3414 с бандажом — 32 000 руб/смена (10 часов), CATERPILLAR CS12GC — 30 000 руб/смена (10 часов). Для сравнения: покупка сопоставимой машины, её постановка на учёт, ТО, расходники, простои между объектами и содержание механика — это расходы, которые ложатся на смету круглый год, а не на две недели уплотнения. Аренда катка под конкретный объём работ позволяет не держать на балансе непрофильный актив.
Как подготовить документацию для технадзора и пройти проверку?
Документация для технадзора по уплотнению — это короткий и предсказуемый набор. Акт освидетельствования скрытых работ на уплотнение основания или слоя насыпи, протоколы лабораторных испытаний с указанием точек отбора и привязки к пикетам, общий журнал работ и журнал уплотнения грунта с датой, номером слоя, типом катка и числом проходов, исполнительная схема с нанесёнными точками контроля и схема опробования с результатами по каждой точке. Плюс документы на сам грунт — паспорт карьера, результаты определения максимальной плотности и оптимальной влажности. Если чего-то из этого нет, проверка технадзора уплотнение не пройдёт, даже при идеальной машине и честных цифрах.
Исполнительная документация уплотнение подтверждает только тогда, когда она делается в процессе, а не за два дня до сдачи. Точки отбора нужно наносить на схему до выхода на объект лаборатории, протоколы подписывать сразу после испытания, а расхождения с проектом фиксировать и закрывать до укладки следующего слоя. Типичные ошибки повторяются из объекта в объект: протоколы без привязки к пикетажу, отбор проб только в удобных местах — у края карты, где каток проходил чаще, отсутствие данных по влажности, одна точка на 500 м² при требуемых трёх, акты, подписанные «задним числом» с датами, которые не бьются с журналом. Отдельная классика — лаборатория определяет максимальную плотность по одному грунту, а в насыпь идёт другой, с другим гранулометрическим составом: коэффициент считается от чужого эталона и теряет смысл.
С инспектором эффективнее работать на опережение. Приглашать его на приёмку слоя вместе с лабораторией, а не после того, как слой закрыт следующим, заранее показывать схему точек и методику контроля, согласовывать места отбора. Если результат где-то ниже проектного — лучше показать это самому и предложить доуплотнение участка, чем ждать, пока несоответствие найдёт проверяющий. Практика простая: заказчику и проверяющему нужны прозрачные цифры и понятная привязка, а не идеальные цифры. Объект, где всё честно оформлено и есть запас по коэффициенту, проверку проходит спокойно.
Аренда грунтового катка с оператором от МЛК
МЛК сдаёт в аренду грунтовые катки с оператором — те же машины по тем же сменным ставкам, что в разделе о технике (от 30 000 руб/смена). Техника в отличном состоянии, проходит обслуживание между объектами, а не «дорабатывает смену на честном слове» — потому что простой катка в разгар уплотнения означает остановку всего участка и срыв графика приёмки слоёв.
Управляют машинами опытные операторы: с правильным перекрытием полос, рабочей скоростью и числом проходов под конкретный грунт — песок, суглинок, глину. Это прямо влияет на результат в протоколах: качественное уплотнение грунта в соответствии со всеми нормативами, стабильный коэффициент от точки к точке и, как следствие, спокойное прохождение проверок технадзора без переделок и повторных отборов проб.
По деньгам аренда выигрывает у владения: не нужно вкладываться в покупку катка, платить за обслуживание, ремонт, хранение, страховку и простой между сезонами. Вы платите за смены, которые реально работают на объекте, и получаете машину с оператором под нужный класс уплотнения. Нужен каток на участок — скажите объем работ, тип грунта и толщину слоя, подберём машину и посчитаем смены. Для достижения проектного коэффициента уплотнения необходимо строго соблюдать оптимальную влажность грунта, которая является ключевым фактором для эффективной работы спецтехники: Оптимальная влажность грунта при уплотнении: как не переувлажнить и добиться проектной плотности. Выбор между вибрационным или пневмоколёсным катком напрямую влияет на достижение требуемого коэффициента уплотнения, о чём подробно рассказано в нашей статье: Вибрационный или пневмоколёсный каток: чем отличаются и что выбрать.
