Каждый прораб знает: кран на стройке — это не просто машина для перекидывания паллет с кирпичом или монтажа плит перекрытия, это объект повышенной опасности. Когда на объект в Москве или Московской области заходит тяжелая техника, главная головная боль руководителя работ — чтобы эта махина не провалилась в грунт и не завалилась на бок вместе с грузом. Большинство аварий с кранами происходит вовсе не из-за обрыва троса или отказа гидравлики, а из-за банальной халатности при подготовке основания. В этой статье разберем по косточкам, как правильно подготовить пятно под установку крана, какой уклон допустим по факту, а не на бумаге, как считать площадь подкладок под лапы и почему экономия на бульдозере или катке перед вызовом крана может стоить миллионных убытков.
Почему так важна подготовка основания под автокран
Давайте смотреть на вещи реально: строительная площадка, особенно на этапе нулевого цикла или возведения первых этажей, редко напоминает идеально ровный асфальтированный плац. Чаще всего это развороченная колесами самосвалов глина, насыпной песок непонятной степени уплотнения или суглинок, который после вчерашнего дождя превратился в кашу. Когда вы заказываете услуги автокрана, нужно четко понимать физику процесса. Сам по себе кран весит десятки тонн, плюс вес поднимаемого груза, плюс динамические нагрузки при отрыве груза от земли, торможении стрелы и порывах ветра. Вся эта колоссальная масса при подъеме перераспределяется и давит не на всю площадь колесной базы, а точечно — на четыре выносные опоры (аутригеры). Более того, когда стрела поворачивается с грузом через бок или по диагонали, до 70–80% всей нагрузки может прийтись вообще на одну-единственную угловую лапу.
Что происходит, если под этой лапой оказывается неподготовленный, рыхлый или переувлажненный грунт? Правильно — грунт просто не выдерживает удельного давления и начинает проседать. Самое страшное в работе крановщика — это неравномерная и внезапная просадка. Пока груз висит у земли на минимальном вылете, грунт под опорой может держаться из последних сил. Но стоит оператору выдвинуть телескоп или подать стрелу вперед (увеличить вылет), как опрокидывающий момент возрастает в геометрической прогрессии. Опора уходит в землю на 10–15 сантиметров, геометрия положения крана мгновенно нарушается, центр тяжести смещается за пределы опорного контура, и дальше процесс становится необратимым. Машина заваливается за считанные секунды, и никакой прибор безопасности (ОНК) здесь уже не спасет, потому что автоматика отсекает гидравлику от перегруза, но не может удержать падающую землю.
Особую опасность на площадках Москвы и Подмосковья представляют скрытые под землей «сюрпризы». Это старые недействующие (или действующие) инженерные коммуникации, коллекторы, кабельные лотки, засыпанные строительным мусором котлованы, подвалы снесенных зданий и некачественно утрамбованные пазухи фундаментов. Если поставить аутригер прямо над траншеей, которую неделю назад закопали экскаватором без послойного трамбования виброплитой или катком, лапа крана гарантированно продавит эту пробку как картонную. Еще одна классическая ловушка — работа в зимне-весенний период. Зимой промерзший грунт держит отлично, создавая иллюзию бетонного основания. Но как только пригревает весеннее солнце или снизу проходит теплотрасса, мерзлота оттаивает неравномерно, превращаясь в плывун прямо под нагрузкой.
Цена ошибки при нарушении правил установки тяжелой техники несоизмерима со стоимостью подготовки площадки. Во-первых, это прямая угроза жизни и здоровью людей — самого крановщика, стропальщиков, монтажников на перекрытии. Падение 40-метровой стрелы на строящееся здание складывает леса, пробивает плиты и рушит кирпичную кладку. Во-вторых, это колоссальные финансовые потери. Подъем упавшего автокрана требует вызова двух других, еще более мощных кранов, разработки спецпроекта эвакуации, простоя всей стройки на несколько дней, а при участии надзорных органов — и на недели. Плюс ремонт самой машины, стоимость которого легко переваливает за несколько миллионов рублей, и порча монтируемого оборудования (представьте, если на землю рухнет чиллер или трансформаторная подстанция). И по договору аренды ответственность за подготовку площадки и несущую способность грунта всегда лежит на плечах заказчика, то есть прораба или начальника участка. Грамотный оператор просто откажется выставляться на «болоте», и смена пропадет впустую, но надеяться только на бдительность крановщика — плохая стратегия.
Требования к уклону площадки
Второй критический параметр после плотности грунта — это горизонт. В паспортах большинства современных автокранов и в правилах безопасности четко прописано: уклон площадки в месте установки крана не должен превышать 1–3 градусов (в зависимости от конкретной модели и режима работы), а сам кран при выставлении на выносные опоры должен быть выровнен в горизонт с точностью до 0,5–1 градуса. Для контроля этого параметра у оператора в кабине и возле рычагов управления опорами есть креномер (уровнемер). Если пузырек уровня ушел из центральной зоны — работать категорически запрещено. Почему к этим жалким паре градусов предъявляются такие жесткие требования?
Все дело в том, что грузовысотные характеристики любого автокрана рассчитываются инженерами на заводе строго из условия абсолютно вертикального положения оси вращения поворотной платформы и абсолютно вертикального натяжения грузового каната. Как только кран получает малейший наклон в сторону груза, в игру вступает тригонометрия. Представьте, что у нас выдвинута стрела на 41 метр. При наклоне шасси всего на 2–3 градуса оголовок этой длинной стрелы уходит в сторону от проектного положения на полтора-два метра! Это значит, что фактический вылет стрелы (расстояние от оси вращения крана до центра тяжести груза) самопроизвольно увеличивается. А как мы помним из таблиц грузоподъемности, на больших вылетах каждый лишний метр режет грузоподъемность крана на сотни килограммов, а то и на тонны. В итоге кран, который по таблице должен спокойно брать на этом расстоянии 3 тонны, из-за крена оказывается в зоне критического перегруза.
Но увеличение вылета — это лишь полбеды. Гораздо опаснее боковые (непроектные) нагрузки на саму стрелу и поворотный круг. Стрела автокрана — это сложная телескопическая конструкция коробчатого или овоидного профиля. Она спроектирована так, чтобы колоссально сопротивляться изгибу в вертикальной плоскости (вверх-вниз), но при этом она крайне уязвима к боковому изгибу и скручиванию. Когда кран стоит под уклоном, при подъеме груза или при попытке повернуть платформу возникает боковая составляющая силы тяжести. Груз начинает тянуть оголовок стрелы вбок, скручивая секции телескопа винтом. Ползуны внутри секций испытывают запредельное трение, металл работает на излом, и стрела может просто сложиться вбок («сломать удочку», как говорят крановщики), даже если вес груза был в пределах нормы. Кроме того, при работе на уклоне тормоза механизма поворота испытывают огромные перегрузки: поворачивать стрелу «в горку» гидравлике тяжело, а при повороте «под горку» тяжелый груз разгоняет платформу по инерции, и остановить ее точно над местом монтажа становится практически невозможно — груз начинает раскачиваться как маятник.
Часто на стройках пытаются схитрить: площадка имеет сильный уклон, и чтобы выставить кран в горизонт, с одной стороны штоки гидроцилиндров опор задавливают в самую землю, а с другой — выдвигают на полный ход, да еще и подкладывают под них пирамиду из досок и шпал высотой в полметра. Так делать категорически нельзя. Во-первых, у хода штока вертикального гидроцилиндра аутригера есть свой предел (обычно около 40–60 см), и его задача — оторвать колеса от земли и скомпенсировать мелкие неровности, а не работать домкратом на косогоре. Во-вторых, высокая «клетка» из брусьев на наклонном грунте крайне неустойчива: от вибрации и горизонтальных сдвигающих сил при повороте башни кран может просто соскользнуть с этих подкладок, как с санок. Поэтому, если заказываете услуги автокрана на участок со сложным рельефом, сначала нужно срезать бугор или сделать горизонтальную полку (террасу) с помощью землеройной техники, и только потом загонять туда кран.
Аутригеры и опорные подкладки: правила монтажа

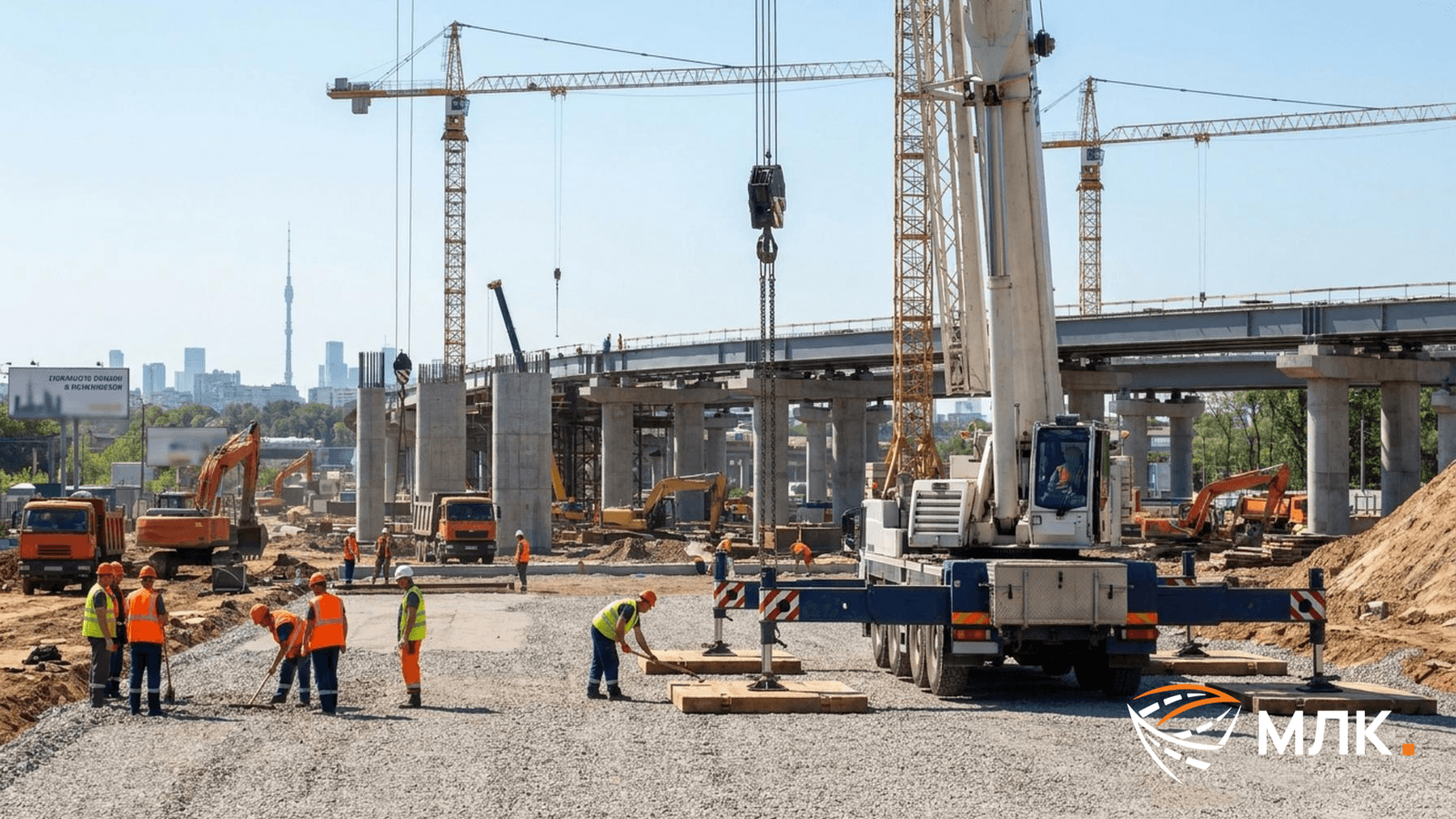

Переходим к практике: когда вы заказываете услуги автокрана и машина заезжает на ровную площадку, начинается процесс расстановки. Выдвижные опоры (аутригеры) выполняют две фундаментальные задачи. Первая — они полностью разгружают рессоры и пневмошины шасси, исключая раскачивание и упругие деформации при работе с грузом. Вторая и главная — они многократно увеличивают площадь опорного контура крана. Чем шире расставлены лапы, тем больше плечо устойчивости, тем больший опрокидывающий момент машина способна выдержать. Золотое правило работы на стройке: балки аутригеров должны быть выдвинуты полностью, на все 100%, и зафиксированы штатными пальцами. Работа на неполном опорном контуре (когда на узком проезде лапы выдвинули наполовину) допускается только в редких случаях, если такой режим прямо предусмотрен заводом-изготовителем и зашит в мозги прибора безопасности, при этом грузоподъемность крана падает в разы.
Теперь посмотрим на саму опорную плиту («подпятник» или «башмак») на конце гидроцилиндра. Ее стандартный размер у кранов грузоподъемностью 25–30 тонн составляет примерно 40х40 или 50х50 см. То есть площадь пятна контакта — всего около 0,16–0,25 квадратного метра! Если при подъеме тяжелого груза на эту одну лапу придет нагрузка, скажем, в 20–25 тонн, то давление на грунт составит около 100 тонн на квадратный метр (или 10 кг/см²). Такую нагрузку способен выдержать разве что монолитный железобетон или скальная порода. Обычный же строительный грунт (песок, суглинок, глина) имеет расчетное сопротивление в среднем от 1,5 до 3,5 кг/см². Именно для того, чтобы подружить чудовищное давление подпятника со слабой несущей способностью земли, используются инвентарные опорные подкладки. Их задача — работать как снегоступы: принять точечную нагрузку от штока цилиндра и распределить ее на большую площадь грунта.
Как прорабу быстро прикинуть необходимую площадь подкладки? Формула простая: берем максимальную нагрузку на опору (ее можно глянуть в техпаспорте крана или грубо принять за 70–80% от полной массы крана плюс максимальный груз) и делим на допустимое сопротивление грунта на вашей площадке. Например, если на опору давит 24 тонны (24 000 кг), а у вас на площадке плотный суглинок с несущей способностью 3 кг/см², то минимальная площадь подкладки должна быть: 24 000 / 3 = 8 000 см², или 0,8 м². То есть вам нужен щит размером минимум 90х90 см, а с учетом запаса прочности — все 1,0х1,0 или 1,2х1,0 метра. Если же грунт слабый, насыпной или влажный (держит всего 1–1,5 кг/см²), площадь опоры должна вырасти до 1,6–2,4 м², а здесь уже стандартными подкладками не обойтись — придется стелить дорожные железобетонные плиты (ПДН или ПАГ).
Времена, когда под лапы крана кидали обрезки гнилых досок, куски газоблока, кирпичи или старые поддоны, давно прошли — сегодня за такую «самодеятельность» любого инженера по охране труда хватит удар, а кран просто завалится. Категорически запрещено использовать хрупкие материалы (кирпич, пеноблок, пустотные плиты перекрытия ПК — кран пробивает их пустоты насквозь как бумагу) и разнокалиберный пиломатериал, который разъезжается под нагрузкой. В качестве подкладок должны применяться либо штатные заводские щиты из высокомолекулярного полиэтилена/композита, либо металлические сварные короба, либо мощные деревянные щиты, стянутые стальными шпильками из бруса толщиной не менее 100–150 мм (идеально — железнодорожные деревянные шпалы). Подкладка укладывается на предварительно выровненное и подсыпанное песком место так, чтобы она прилегала к земле всей плоскостью, без пустот и качания, а подпятник аутригера должен вставать строго по центру подкладки, чтобы нагрузка передавалась равномерно и щит не вывернуло наизнанку.
Аренда автокрана и спецтехники для подготовки площадки в МЛК
Теория — это отлично, но на реальной стройке время стоит денег, и прорабу нужно четкое решение задачи «под ключ». Когда вам требуются надежные услуги автокрана в Москве или Московской области, важно получить не просто исправную железяку, а технику с адекватным, опытным машинистом, который сам оценит обстановку на объекте, грамотно расставит машину и выполнит монтаж без нервотрепки и аварийных ситуаций. В компании МЛК мы делаем ставку на проверенные и выносливые машины, которые идеально закрывают 90% потребностей современного строительства — от разгрузки фур с арматурой и подачи бетона бадьей до монтажа металлоконструкций, сэндвич-панелей, плит перекрытия и тяжелого инженерного оборудования.
В парке МЛК доступны автокраны XCMG 25 т (вылет 41 м) по цене 37 000 руб. за смену 10 ч (или 3 700 руб./час). Это универсальная рабочая лошадка с очень длинной стрелой для своего класса, которая позволяет перекрывать большие рабочие зоны без лишних перестановок крана по объекту. Если же вес монтируемых конструкций выше или нужно подавать тяжелые паллеты на значительное расстояние от фундамента, в парке МЛК доступны автокраны XCMG 30 т (вылет 41 м) по цене 40 000 руб. за смену 10 ч (или 4 000 руб./час). Дополнительные 5 тонн грузоподъемности и более тяжелое базовое шасси дают серьезный выигрыш в устойчивости и позволяют уверенно работать на средних и дальних вылетах там, где 25-тонник уже упирается в предел по грузовому моменту. Все наши автокраны укомплектованы штатными инвентарными подкладками под аутригеры и проходят регулярное ТО перед выездом на линию.
Но самое главное преимущество работы с МЛК для прораба заключается в том, что вам не нужно искать по разным подрядчикам технику, чтобы привести свою стройплощадку в порядок перед приездом крана. Если у вас на объекте сложный рельеф, косогор, рыхлый насыпной грунт или после зимы развезло подъездные пути, мы решим эту проблему комплексно силами нашего собственного парка землеройной и дорожной техники. Не нужно рисковать и пытаться впихнуть автокран на неподготовленное пятно — дешевле и безопаснее потратить одну смену на правильную инженерную подготовку основания.
Для предварительного выравнивания площадки и уплотнения грунта можно привлечь грунтовые катки (например, LiuGong 6614E, HAMM 3414 по 32 000 руб./смена) и бульдозеры (SEM 816 с 3D Leica за 58 000 руб./смена). Как это работает в связке? Сначала заходит бульдозер SEM 816: благодаря автоматической системе нивелирования 3D Leica оператор срезает грунт и планирует площадку под кран с ювелирной точностью до сантиметров, выводя тот самый идеальный горизонт без уклонов, о котором мы говорили выше. Следом заходит тяжелый грунтовый виброкаток LiuGong 6614E или HAMM 3414 и за несколько проходов уплотняет основание до проектного коэффициента, выдавливая пустоты и создавая монолитную «подушку», на которой аутригеры крана будут стоять как влитые. Закажите услуги автокрана XCMG грузоподъемностью 25 или 30 тонн с опытным оператором в компании МЛК. Мы доставим технику по Москве и МО, а также поможем подобрать сопутствующие машины для подготовки надежного основания. Для сложных высотных задач также важен правильный выбор техники под высотный монтаж и подготовка основания, о чем подробно рассказано в материале про услуги автокрана: монтаж оборудования на кровле и фасаде: Услуги автокрана: монтаж оборудования на кровле и фасаде. Особенно жесткие требования к основанию предъявляет установка модульных зданий и блок-контейнеров на стесненных строительных площадках: Услуги автокрана при монтаже бытовок и блок-модулей в Москве и МО: особенности и цены.
