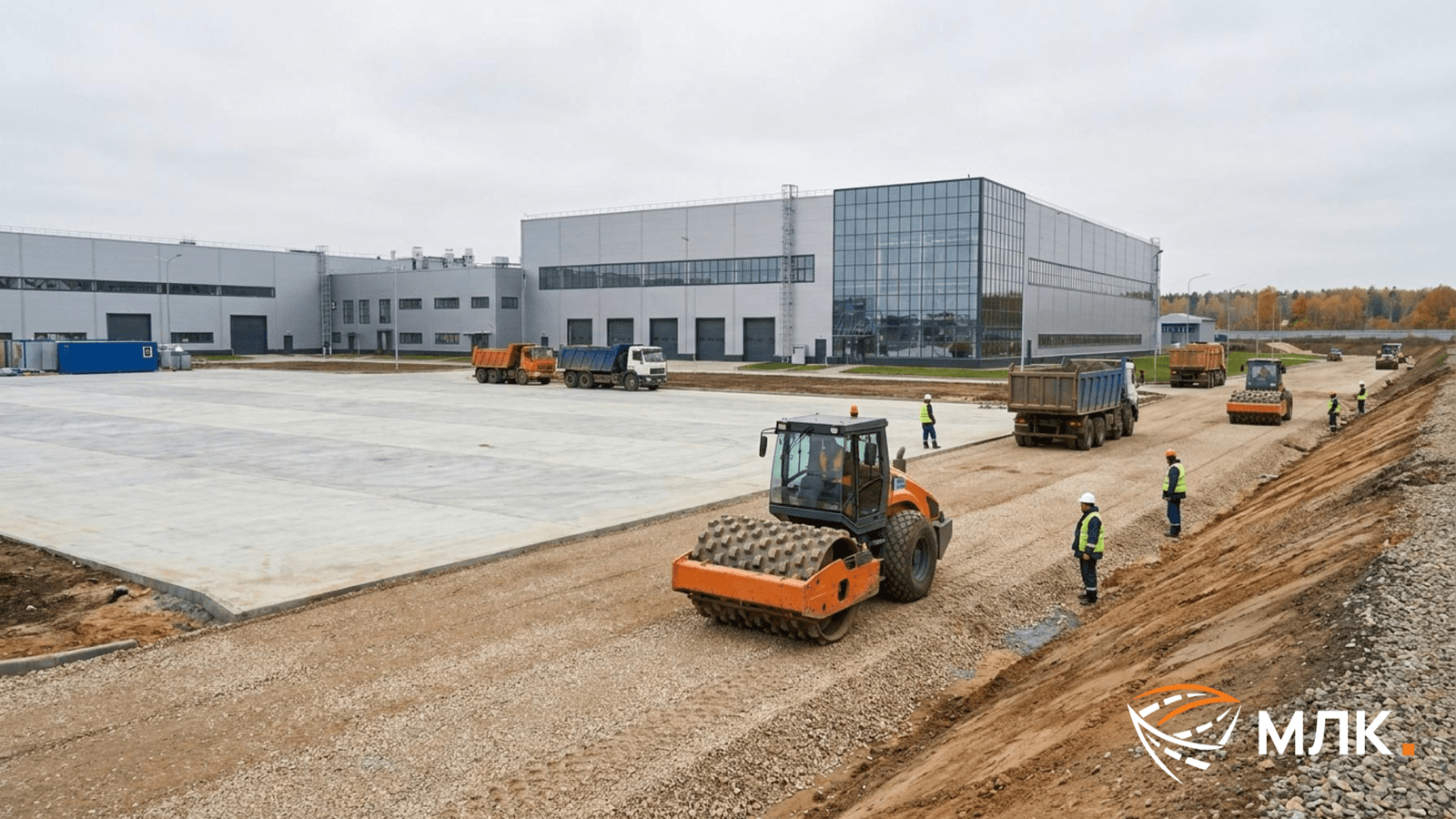

Каждый прораб на дорожном строительстве знает: сдать основное полотно — это полдела. Настоящая головная боль начинается, когда технадзор выходит с плотномером на краевые зоны и насыпи. Если сэкономить время или загнать туда неподходящую технику, после первого же ливня грунт поплывет, а кромка асфальта просто обломится. Разбираемся без воды и теории, уплотнение обочин и откосов: какой каток подойдёт объекту, чтобы пройти проверку с первого раза, не угробить машину на уклоне и уложиться в смету.
Зачем нужно уплотнять обочины и откосы?
Дорожная одежда не висит в воздухе — она опирается на земляное полотно, а с боков ее удерживают краевые зоны. Качественное уплотнение обочин выполняет роль жесткого корсета для всей конструкции. Если на этом участке коэффициент уплотнения ниже проектного, при наезде тяжелой фуры на край проезжей части грунт просто выдавит в сторону. Следом пойдет сетка трещин по свежему асфальту, просадки и разрушение кромки. То есть стабильность дорожного полотна напрямую зависит от того, насколько плотно утрамбована прилегающая полоса.
С насыпями и выемками ситуация еще жестче. Грамотное уплотнение откосов — это единственная страховка от водной и ветровой эрозии. Рыхлый грунт на склоне работает как губка: он напитывается верховодкой и талыми водами, тяжелеет и при достижении критической массы сходит вниз вместе с георешеткой и плодородным слоем. Восстанавливать размытый склон за свой счет в рамках гарантийных обязательств — удовольствие ниже среднего, которое съедает всю маржу подрядчика.
Кроме чистой физики, есть жесткие требования СП 78.13330 (Автомобильные дороги) и СП 45.13330 (Земляные сооружения). Лаборатория заказчика проверяет плотность грунта на краевых участках и откосах с тем же пристрастием, что и в корыте дороги. Попытка пройти эти зоны виброплитами или «прихлопать» ковшом экскаватора — это гарантированный отказ в подписании КС-2 и предписание на переделку работ.
Виды катков для уплотнения: основные отличия
Чтобы не гонять технику впустую, нужно четко разделять виды катков по их кинематике и назначению. Главная рабочая лошадка на земельных работах — это грунтовые катки. Их конструкция состоит из тяжелого переднего вальца и заднего ведущего моста с широкопрофильными пневматическими шинами с глубоким протектором («елкой»). Такая компоновка дает машине зверскую тягу и проходимость на рыхлых основаниях, песке, супесях и щебне. Мощный вибровозбудитель в вальце пробивает толщу отсыпки на глубину от 30 до 70 см за проход.
Новички в снабжении иногда пытаются поставить на отсыпку краевых зон гладковальцовые тандемные машины, которые остались на объекте после укладки покрытия. Запомните: асфальтовые катки для работы с грунтом на обочинах и тем более на откосах не подходят категорически. Во-первых, у них два гладких металлических вальца без протектора — на песке или влажном суглинке машина моментально теряет сцепление, буксует и зарывается. Во-вторых, у них высокочастотная вибрация с малой амплитудой, рассчитанная на тонкий слой асфальтобетона (5–10 см), а не на глубокую проработку подушки. Загнать такой агрегат на край насыпи — верный способ опрокинуть его в кювет.
Отдельно стоят пневмоколесные катки. У них вместо стальных вальцов спереди и сзади установлены пакеты резиновых шин. Их применяют, когда нужно создать эффект «замешивания» материала и запечатать поры на поверхности — например, при укатке щебеночно-песчано-гравийных смесей (ЩПГС) или грунтоцемента на широких укрепленных обочинах. Но на крутых откосах или узких присыпных участках пневмоколесникам делать нечего из-за высокого центра тяжести и специфики габаритов.
Какой каток выбрать для уплотнения обочин?
Работа на краевых полосах имеет свою специфику: с одной стороны — уже готовый (и часто дорогой) бордюр или уложенный в черновую асфальт, с другой — обрыв насыпи или кювет. Поэтому выбор катка для обочин всегда упирается в баланс между его ударной мощью и габаритами. Если взять слишком легкую тротуарную машину (3–5 тонн), вы будете кататься по щебню или ПГС до бесконечности, но так и не наберете проектные 0,98 по коэффициенту уплотнения в нижних слоях. Оптимальный вес техники для серьезного дорожного строительства и реконструкции — 12–14 тонн.
Здесь на первый план выходит ширина вальца и общая маневренность катка. Стандартная рабочая полоса тяжелого грунтового катка составляет около 2,1 метра. Это позволяет за один проход перекрывать стандартную обочину на трассах I–III категорий или проходить уширения проезжей части с минимальным количеством перекрытий. За счет шарнирно-сочлененной рамы такие машины отлично вписываются в радиусы на развязках и съездах, а опытный оператор ведет край вальца буквально в паре сантиметров от асфальтовой кромки, не ломая ее.
Что касается рабочей поверхности, то каток для обочин должен комплектоваться под тип отсыпаемого материала. Если идет отсыпка песком, ПГС, ЩПС или асфальтогранулятом — нужен классический гладкий валец. Если же вы формируете земляное полотно под обочину из связных грунтов (глина, тяжелый суглинок), гладкий металл просто закатает верхнюю корку в «зеркало», оставив внутри воду и пустоты. В этом случае на валец обязательно устанавливается съемный кулачковый бандаж, который разрыхляет и проминает глину изнутри.
Особенности уплотнения откосов: выбор техники
Если на горизонтальной плоскости ошибки прощаются, то уплотнение наклонных поверхностей — это высший пилотаж и для техники, и для механизатора. Главная проблема здесь — гравитация. При работе поперек склона возникает риск бокового сползания и опрокидывания машины, а при работе вверх-вниз (челночным способом) обычной технике банально не хватает тяги, чтобы вытянуть собственный вес обратно на бровку насыпи.
Поэтому правильный каток для откосов должен обладать тремя характеристиками: низким центром тяжести, мощной гидростатической трансмиссией с приводом на оба моста (и на колеса, и на валец) и системой блокировки межколесного дифференциала. В парке МЛК для таких задач держат проверенные 14-тонные машины — например, HAMM 3414 или CATERPILLAR CS12GC. У немецких и американских инженеров идеально развесована рама, а умная гидравлика не дает колесам сорваться в букс на подъеме, плавно перераспределяя крутящий момент.
Отдельный рабочий секрет от бывалых строителей — использовать кулачковый бандаж для катка при работе на склонах из связных и полусвязных грунтов. Кулачки работают как альпинистские кошки: они вгрызаются в тело насыпи, на порядок увеличивая сцепление вальца с поверхностью и предотвращая юз машины вниз по уклону. Более того, оставляемые кулачками углубления на откосе задерживают воду и не дают рассыпанному сверху плодородному слою (торфо-песчаной смеси) смыться при первом дожде до того, как прорастет трава. Для таких комбинированных задач отлично подходит грунтовый каток LiuGong 6614E или тот же HAMM 3414 со съемным бандажом: сняли сегменты — катаем песок и щебень на обочине, надели — полезли уплотнять глинистый откос.
Дополнительное оборудование и технологии
Масса машины — это только статика. Всю основную работу по переукладке зерен грунта делают вибрационные катки за счет динамического удара. Внутри вальца вращается эксцентрик, который заставляет многотонную махину буквально вбивать материал в основание. На современных тяжелых катках (включая CAT, HAMM и LiuGong) предусмотрено два режима вибрации: высокая амплитуда (около 1,8–2,0 мм) при низкой частоте для глубокой проработки толстых слоев и крупного камня, и низкая амплитуда (0,8–1,0 мм) при высокой частоте для финишного приглаживания и работы на тонких слоях без риска разуплотнения.
Современные технологии уплотнения ушли далеко от метода «катай, пока не надоест». Перебор с количеством проходов на включенной вибрации так же вреден, как и недобор: когда грунт уже набрал максимальную плотность, валец начинает работать в режиме отбойного молотка, дробя щебень и разрушая уже созданную структуру (эффект переуплотнения). Чтобы этого избежать, на технике применяются базовые датчики виброконтроля и плотномеры, которые подсказывают оператору, когда пора выключать эксцентрик и переходить на соседнюю полосу. Это экономит до 25% солярки и моточасов на каждом участке.
Почему аренда катка — выгодное решение?
Давайте считать экономику объекта прямо. Покупка нового 12–14-тонного грунтового катка с комплектом бандажей сегодня заморозит в районе 10–15 миллионов рублей оборотных средств компании. При этом уплотнение обочин и откосов — это этапные работы: техника нужна на две-три недели, а потом она месяцами стоит на базе. Добавьте сюда лизинговые платежи, зарплату штатного механизатора в простое, покупку дорогих гидравлических масел, фильтров и налог на имущество.
Именно поэтому для 90% подрядчиков аренда катка под конкретный этап работ — единственное финансово здравое решение. В чем прямая выгода аренды спецтехники с экипажем? Вы платите строго за фактически отработанные смены и получаете машину, которая уже заправлена, обслужена и готова к бою. Если на объекте меняется тип грунта — вы не ищете в панике, где купить кулачковые сегменты, а просто заказываете у прокатчика модификацию с установленным бандажом.
По цифрам на примере нашего парка все максимально прозрачно и легко закладывается в смету. Аренда грунтового катка CATERPILLAR CS12GC обойдется в 30 000 руб/смена (10 часов) или 3 000 руб/час. Если задача требует универсальности и работы со сложными грунтами на уклонах, мы подаем грунтовый каток HAMM 3414 (+ бандаж) или мощный LiuGong 6614E (+ бандаж) по ставке 32 000 руб/смена (10 часов), то есть 3 200 руб/час. За эти деньги вы закрываете вопрос с уплотнением руками опытного оператора без головной боли с ТО и ремонтами.
