Каждый прораб и начальник участка в Москве и Московской области знает, чем заканчивается попытка сэкономить время на геотехнической подготовке. Стоит пропустить переувлажненную линзу, положить слой песка толще проектного на 15 сантиметров или загнать гладковальцовый каток на тяжелый суглинок — и через полгода готовая дорога идет волнами, а промышленный пол на складе дает трещину. Сложные грунты не прощают работы «на глаз». Разбираем по шагам, как выполнить уплотнение грунта по нормативам, не утопить технику в болоте и сдать работу технадзору с первого раза.
Особенности работы со сложными грунтами: торф, насыпной, слабое основание
Геология Подмосковья регулярно подкидывает сюрпризы: от бывших торфяников на востоке и севере области до старых техногенных отвалов вокруг МКАД. Когда в проекте фигурирует слабое основание, стандартная схема «отсыпали и закатали» перестает работать. Главная проблема таких участков — высокая природная влажность, критически низкий модуль деформации (зачастую менее 5 МПа) и полная неоднородность структуры. Вода в порах работает как демпфер: при проходе техники она не дает частицам сблизиться, а просто перераспределяет давление, превращая площадку в зыбкое болото.
Отдельная головная боль для инженера ПТО и производителя работ — торф и заторфованные грунты. Сжимаемость торфа колоссальная, при этом он состоит из органики, которая со временем продолжает разлагаться, давая неравномерную осадку годами. Уплотнять чистый торф бессмысленно — при снятии нагрузки он частично восстанавливает объем как губка, а под весом капитального сооружения просто выдавливается из-под пятна застройки в стороны.
Не меньше проблем доставляет насыпной грунт, особенно если это не контролируемая инженерная насыпь, а старый самосвальный отвал. Внутри такого пирога обычно намешано все подряд: суглинок вперемешку со строительным боем, кусками асфальта, мерзлыми комьями и древесными остатками. Плотность здесь меняется через каждый метр. Если проигнорировать эту специфику и начать строить поверх такой подушки, риски переходят в разряд неизбежных: локальные просадки корыта дороги, крен фундаментных плит, разрыв подземных коммуникаций и, как итог, переделка за счет подрядчика с полным срывом графика.
Методы подготовки и стабилизации зависят от толщины проблемного слоя и бюджета проекта. Если залегание торфа неглубокое (до 2–3 метров), самое надежное решение — полная выторфовка до минерального дна с последующей послойной заменой на песок средней крупности или ПГС. При больших глубинах применяют пригрузку временной насыпью, устройство геотекстильных обойм, георешеток или химическую стабилизацию вяжущими (цементация, известь для переувлажненных глин). Но какой бы метод ни заложили проектировщики, чтобы выполнить качественное уплотнение грунта, на первом плане всегда стоит правильный подбор тяжелой техники под конкретную задачу: от экскаватора, который не утонет на слабом берегу, до катка с нужной амплитудой вибрации.
Техника для планировки и подготовки оснований
Качественное уплотнение грунта невозможно без предварительной подготовки площадки и точного соблюдения толщины отсыпаемых слоев. Если свалить песок кучами и попытаться укатать его как есть, каток просто зароется, а нижние горизонты останутся рыхлыми. Поэтому до выхода уплотняющих машин на объекте отрабатывает звено землеройной и планировочной техники.
Первыми на участок заходят экскаваторы. Их задача — разработка котлована, выемка нестабильного грунта (та же выторфовка) и погрузка его в самосвалы, либо перекидка в отвал. На обводненных участках и топких берегах обычная машина на стандартной гусенице быстро сядет на брюхо. Здесь критичен радиус копания, чтобы машина стояла на твердом основании, а доставала далеко вглубь болота. Для таких задач в парке держат машины с удлиненным рабочим оборудованием, например, DOOSAN 225 (длинная рука). Если же идет массовая выемка плотного материкового грунта или разработка глубокого котлована под жесткие сроки, в работу ставят тяжелые производительные машины с хорошей гидравликой — JOHN DEERE 260, проверенный CATERPILLAR 320 или более тяжелый CATERPILLAR 330GC.
Когда слабое основание выбрано и начинается отсыпка инертными материалами, основную нагрузку берут на себя бульдозеры. Они срезают растительный слой, расталкивают привезенный самосвалами песок, щебень или ПГС и выполняют черновую послойную раздвижку. Очень важно не перегружать слой: если по ППР положено отсыпать по 30 см в рыхлом теле, бульдозерист должен выдержать этот горизонт. На сложных площадных объектах, где нужно сразу гнать плоскость в проектные отметки без десятка геодезистов с нивелирами, отлично показывают себя бульдозеры с автоматической системой нивелирования, такие как SEM 816 с 3D Leica. Там, где требуется грубая тяговая сила для перемещения тяжелых суглинков или планировки больших объемов породы, незаменима классика тяжелого класса — KOMATSU D65 и CATERPILLAR D6R2.
Для оперативной логистики по стройплощадке к звену подключают фронтальные погрузчики. Они работают на подхвате: формируют конусы инертных материалов, грузят самосвалы, подвозят песок и щебень на коротком плече туда, куда не может заехать шоссейная техника. Маневренные и выносливые погрузчики SEM 656 и SEM 658 закрывают эти задачи без простоев, обеспечивая бесперебойное питание грунтовых карт.
Завершает подготовку чистовая планировка грунта, за которую отвечают автогрейдеры. Ни один бульдозер не даст такой точности по продольным и поперечным уклонам, как грейдерный отвал на длинной базе. При строительстве дорог, парковок и складских терминалов автогрейдер формирует проектное корыто и профилирует каждый слой перед проходом катка, чтобы вода гарантированно уходила с полотна, не размачивая основание. Использование машин с 3D-системами — таких как SEM 922 (3D Leica) и CATERPILLAR 140 (3D Leica) — позволяет выводить поверхность с точностью до сантиметра на высокой скорости, экономя кубометры дорогого щебня и песка на переработках.
Технологии и оборудование для уплотнения грунта
Когда слой отсыпан и спланирован в отметку, начинается сам процесс уплотнения. Физика процесса проста: нужно вытеснить из грунта лишний воздух и заставить твердые частицы встать максимально плотно друг к другу, создав жесткий каркас. Но технология уплотнения кардинально меняется в зависимости от того, что именно лежит под вальцом — сыпучий песок или пластичная глина.

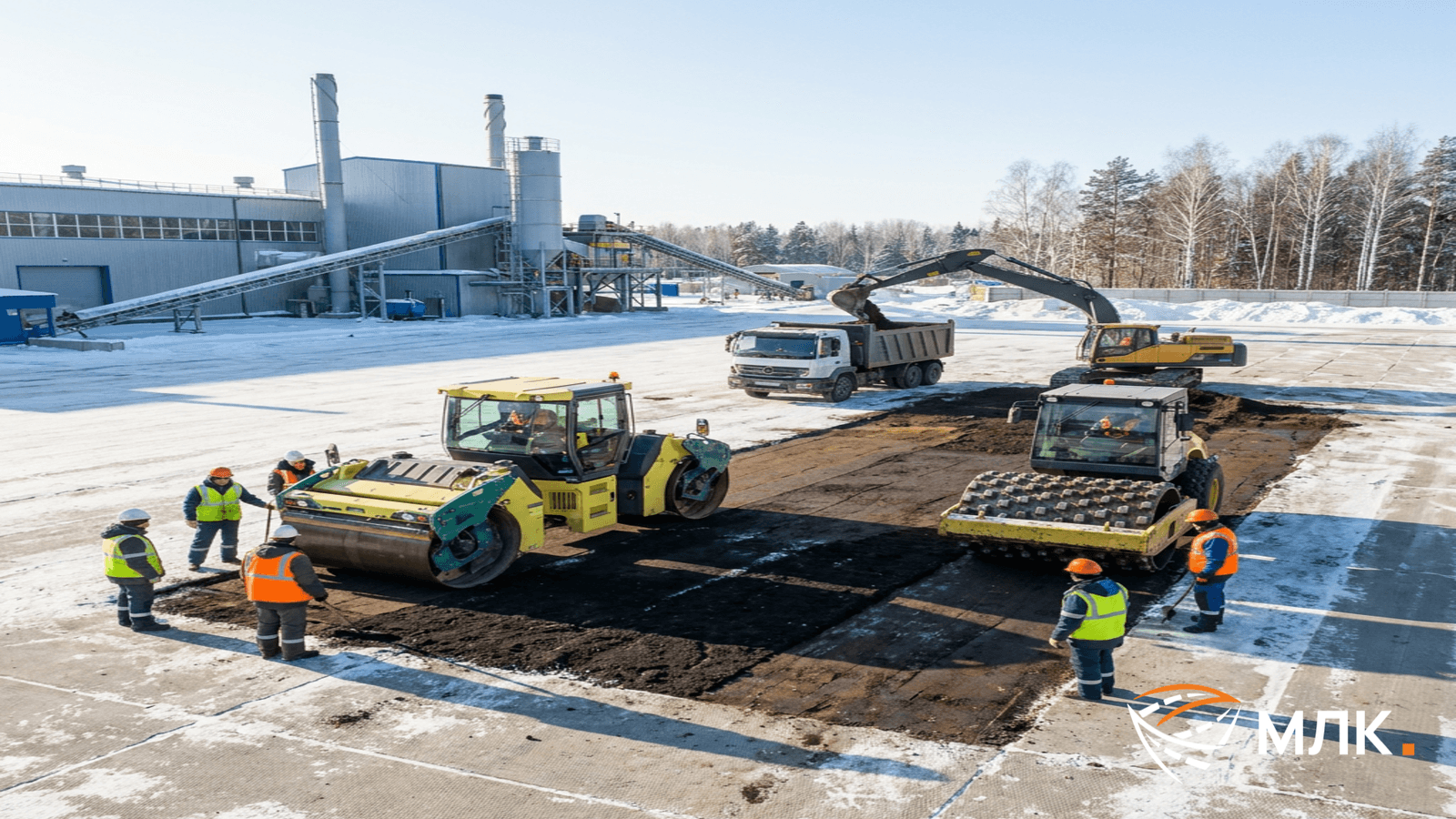

Основная рабочая лошадка на любом крупном объекте — тяжелые грунтовые катки. В современном строительстве практически везде применяются вибрационные катки. Внутри их вальца вращается эксцентрик, который создает мощные направленные колебания. Вибрация временно разрушает трение между частицами грунта, и под собственным весом плюс давлением многотонной машины они плотно упаковываются. Однако форма самого вальца решает всё.
Гладковальцовые машины идеально работают на несвязных и малосвязных сыпучих материалах: песок, ПГС, гравий, щебень. Ровный цилиндр дает равномерную передачу виброимпульса и формирует плотную, ровную корку. Но стоит загнать гладкий валец на влажный связный грунт — суглинок, глину или неоднородный насыпной грунт с глинистым заполнителем — как эффект пропадает. Гладкий барабан просто «замыливает» верхние 5 сантиметров, создавая плотную водонепроницаемую корку, под которой остается рыхлое, сырое тесто. Кроме того, на крутых уклонах и рыхлой насыпи гладкий валец начинает буксовать и зарываться.
Для работы со связными, комковатыми и тяжелыми грунтами необходимы кулачковые вальцы (или установка съемного кулачкового бандажа на гладкий валец). Выступающие трапециевидные кулачки работают по принципу копыт отары овец: они пробивают верхний слой, погружаются в толщу грунта, дробят крупные комья и уплотняют массив снизу вверх. За счет малой площади каждого кулачка удельное давление на грунт возрастает в разы, а площадь испарения лишней влаги увеличивается. По мере того как нижние горизонты набирают плотность, каток буквально «выходит» на поверхность. После этого бандаж можно снять (или пустить следом гладковальцовую машину) и закрыть верхний слой начисто.
В некоторых случаях вибрацию приходится принудительно отключать, переводя машину в режим статического катка. Статика нужна при первых проходах по свежеотсыпанному рыхлому слою (чтобы каток не утонул), при финишном «заглаживании» поверхности, а также при работе в плотной городской застройке вблизи старых зданий или над действующими инженерными сетями, где гидродинамический удар и вибрация могут повредить трубы или вызвать динамическое разжижение водонасыщенных песков. Локальные же зоны — пазухи фундаментов, траншеи, примыкания к колодцам и сваям, куда габаритный каток не подойдет чисто физически — дорабатывают ручными виброплитами и вибротрамбовками («шлеп-ногами»).
Чтобы сдать объект лаборатории, машинист должен четко выдерживать технологическую карту. Все решает баланс четырех параметров: оптимальная влажность грунта, толщина слоя, скорость движения и количество проходов. Пересушенный песок не уплотнится без проливки водой, а переувлажненный суглинок перед укаткой нужно наоборот подсушивать и рыхлить. Рабочая скорость грунтового катка при включенной вибрации должна составлять строго 2–4 км/ч. Если оператор начинает «летать» по площадке на 6–8 км/ч, валец не успевает передать нужное количество ударов на погонный метр — солярка сжигается впустую, а плотности нет. Обычно требуется от 6 до 8 проходов по одному следу (с перекрытием полос на 15–20 см): первые два — в статике для прикатки, затем 4–5 проходов на большой или малой амплитуде вибрации, и финальный проход снова в статике. При этом гнать 15 проходов бессмысленно — после достижения предела плотности начинается разуплотнение и разрушение структуры материала.
Финальную точку всегда ставит инструментальный контроль качества. Инженер ПТО и лаборанты проверяют коэффициент уплотнения (Купл), который для ответственных оснований должен быть не ниже 0,95–0,98 от максимальной стандартной плотности. На площадке это проверяют методом режущего кольца, динамическим плотномером (ДПУ) или установкой динамического зондирования, а для дорожных одежд — штамповыми испытаниями на модуль упругости. Только получив протокол испытаний по текущему слою, прораб имеет право давать команду на отсыпку следующего.
Выбор техники МЛК для вашего проекта
Понимание технологии — это половина дела; вторая половина — наличие на объекте исправной техники нужного тоннажа и комплектации. Компания МЛК предоставляет в аренду спецтехнику с экипажем для полного цикла земляных и уплотнительных работ в Москве и МО. Все машины обслуживаются собственными сервисными бригадами и выходят на линию без люфтов в сочленениях и со стопроцентно рабочей вибросистемой.
Если перед вами стоит задача прокатать песчаную подушку, щебеночное основание или ПГС на большой площади, оптимальным выбором станет каток грунтовый CATERPILLAR CS12GC — стоимость его работы составляет 30 000 руб/смена. Это надежная тяжелая машина с отличной развесовкой и мощным вибровозбудителем, которая быстро выводит несвязные грунты на проектный коэффициент 0,98.
Когда на площадке сложная геология — суглинки, глины, разнородный насыпной грунт или рыхлые влажные грунты — мы рекомендуем брать универсальные машины со съемным кулачковым бандажом. В нашем парке эту позицию закрывают грунтовый каток LiuGong 6614E (+ бандаж) по цене 32 000 руб/смена и немецкий грунтовый каток HAMM 3414 (+ бандаж) также за 32 000 руб/смена. Наличие бандажа превращает одну машину в две: сначала вы пробиваете и уплотняете связный массив кулачками, исключая пробуксовку и «замыливание», а при переходе на песчаные слои получаете классический гладкий валец.
Подготовка основания требует слаженной работы всего механизированного звена. Если вашему проекту нужен мощный бульдозер, аренда которого позволит быстро растолкать тысячи кубов грунта, мы готовы поставить тяжелые машины под любую задачу: KOMATSU D65 за 50 000 руб/смена или CATERPILLAR D6R2 за 50 000 руб/смена. Для объектов, где критична скорость и миллиметровая точность профилирования без участия геодезистов на каждом метре, берите бульдозер SEM 816 (3D Leica) — 58 000 руб/смена.
Для финишной подготовки полотна под укладку дорожной одежды потребуется точный автогрейдер: аренда машин с передовой 3D-навигацией SEM 922 (3D Leica) обойдется в 57 000 руб/смена, а тяжелого CATERPILLAR 140 (3D Leica) — в 58 000 руб/смена. Подачу инертных материалов на участке обеспечат фронтальные погрузчики SEM 656 и SEM 658 — по 30 000 руб/смена за единицу. А для предварительной выторфовки и копания котлованов у нас всегда наготове гусеничные экскаваторы: CATERPILLAR 320 (38 000 руб/смена), JOHN DEERE 260 (40 000 руб/смена), тяжелый CATERPILLAR 330GC (42 000 руб/смена) и незаменимый на болотистых грунтах длиннорукий DOOSAN 225 (46 000 руб/смена).
Аренда спецтехники в МЛК — это работа с опытными операторами, которые знают разницу между статикой и динамикой, умеют работать по 3D-моделям и не портят подготовленное основание резкими разворотами на месте. Вы не тратите бюджет на простой из-за поломок, поиск трезвых механизаторов и покупку дорогостоящего навесного оборудования. Звоните или оставляйте заявку нашим менеджерам — мы подберем комплект техники из грунтовых катков, бульдозеров, автогрейдеров и экскаваторов точно под вашу геологию, оперативно доставим машины тралами на объект в Москве или Московской области и поможем сдать уплотнение технадзору в жесткие контрактные сроки. Правильно подобранная спецтехника для ИЖС, такая как экскаватор, погрузчик и каток, позволяет выполнить земляные работы быстро и качественно, обеспечивая надежное основание для будущего дома: Аренда спецтехники для ИЖС: экскаватор, каток и погрузчик на ваш участок. Для уплотнения обочин и откосов, где требуется особая точность и устойчивость на уклонах, выбор подходящего катка становится критически важным. Подробнее о том, какой каток подойдёт для уплотнения обочин и откосов, читайте в нашей статье: Уплотнение обочин и откосов: какой каток подойдёт объекту. Для масштабной отсыпки грунта и формирования слоев под уплотнение часто используется связка из бульдозера и фронтального погрузчика, что позволяет значительно ускорить процесс и повысить качество работ: Аренда бульдозера и погрузчика для отсыпки: ускоряем работу. Для уплотнения пазух траншей и обратной засыпки, где требуется высокая плотность грунта, часто используют виброплиты и катки, о чем подробно рассказывается в нашей статье «Аренда катка или виброплиты: чем уплотнять пазухи траншей и обратную засыпку»: Аренда катка или виброплиты: чем уплотнять пазухи траншей и обратную засыпку.
